Ordene un “copolímero en bloque de etileno y propileno” y la ficha técnica describe una resina opaca y resistente — no el di-bloque secuencial y claro que sugiere el nombre. La frase es una convención de nomenclatura comercial, no una descripción de la cadena.
Lo que está comprando es un sistema heterofásico: una matriz cristalina de polipropileno con una fase blanda de caucho de etileno-propileno dispersa en ella. La opacidad, la resistencia al impacto en frío y la caída de rigidez frente al homopolímero se remontan a esa morfología bifásica, no a ninguna arquitectura de bloque.
Qué es realmente la estructura heterofásica

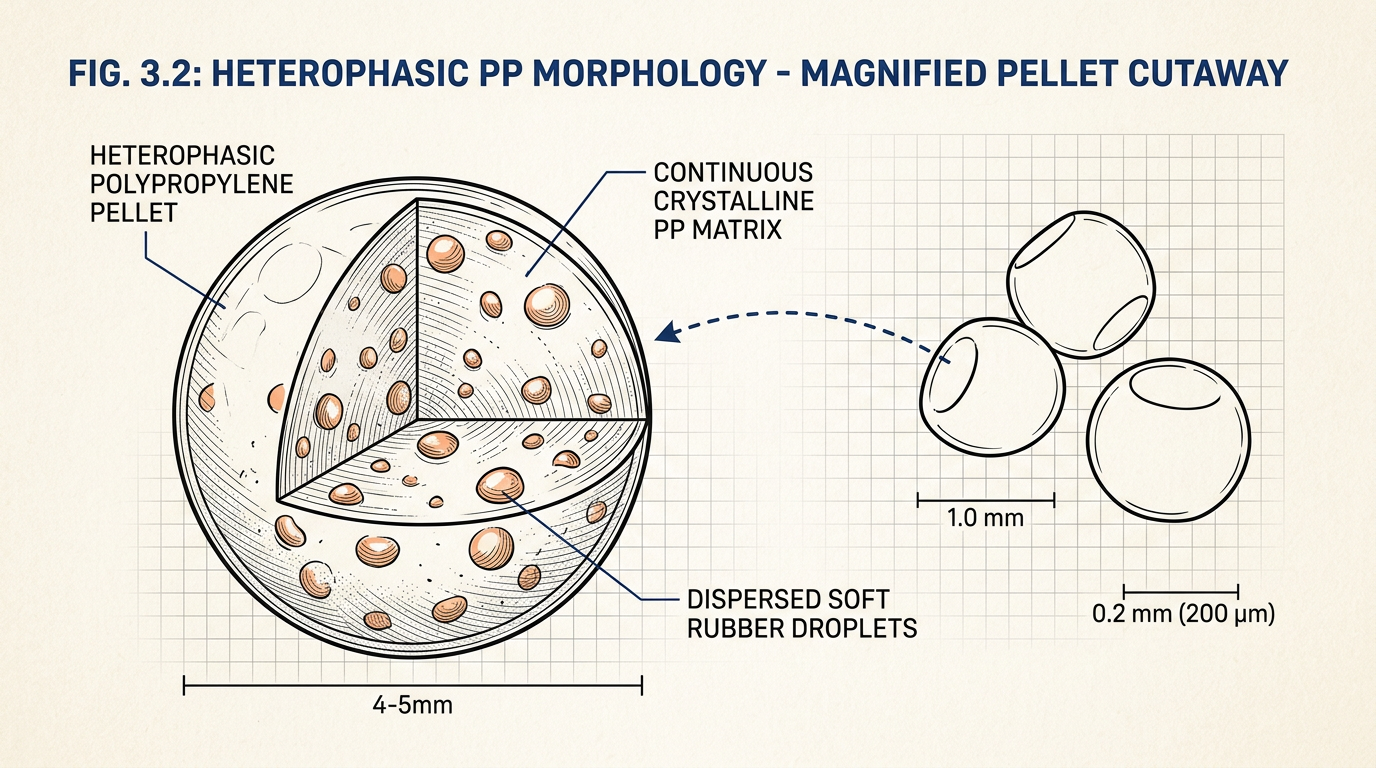

El polipropileno copolímero en bloque (de impacto) es una resina heterofásica: una matriz continua de homopolímero de PP isotáctico con una fase discontinua de caucho de etileno-propileno (EPR) dispersa en su interior como partículas discretas, típicamente de 2-4 µm de diámetro. Un gránulo, dos fases.
La matriz es PP homopolímero cristalino ordinario, que mantiene el punto de fusión máximo en la banda de 160-165 °C — el comonómero nunca entra en la cadena principal de la matriz para deprimirlo. Los dominios de caucho son de donde proviene el comportamiento al impacto.
La composición se sitúa en una ventana predecible: la fase de caucho dispersa suele estar en o por encima del 35% en peso de la resina, el etileno total en todo el gránulo alrededor del 5-15% en peso. Dentro del propio caucho, el etileno oscila entre el 38-65% en peso, lo que mantiene esa fase blanda y amorfa en lugar de cristalizar en polietileno.
Esta construcción se fabrica en reactor, no se mezcla — la matriz se forma primero, luego el etileno y el propileno se copolimerizan en la fase de caucho en un segundo reactor en fase gaseosa que hace crecer los dominios de EPR en su lugar. El resultado es un compuesto a escala molecular: armazón rígido, inclusiones de caucho, un gránulo.
Por qué no es un verdadero copolímero en bloque
El “bloque” en el nombre es una etiqueta de conveniencia, no una declaración sobre la cadena. Un verdadero di-bloque secuencial requiere polimerización viva — crecimiento de cadena “sin interrupción permanente”, por lo que el catalizador deposita un bloque de propileno, luego un bloque de etileno, sobre una cadena principal continua.
El PP de impacto fabricado en reactor no cumple ese estándar: su fase de caucho es una población separada de cadenas, no un bloque injertado en la matriz.
La nomenclatura regulatoria lo deja claro sin rodeos. El inventario de contacto con alimentos de la FDA enumera “polímero en bloque de propileno-etileno”, “copolímero de etileno-propileno” y “poli(eteno-co-1-propeno)” como alias intercambiables para una sustancia, CAS 9010-79-1. Cuando un regulador trata “polímero en bloque” y “copolímero” como una sola entrada, “bloque” es un nombre comercial, no una arquitectura.
Existe una pequeña cantidad de carácter de bloque genuino en el límite de la fase — secuencias cortas de PP-EP que compatibilizan la matriz y el caucho para que los dominios no se separen. Pero el comportamiento general está gobernado por la fase de caucho dispersa, no por las cadenas interfaciales.
La división es la línea de separación más clara en la familia de polipropileno copolímero: el copolímero aleatorio coloca el comonómero en una sola cadena, mientras que el copolímero de impacto mantiene dos fases separadas. Lea la morfología, no el nombre.
Por qué la fase de caucho lo hace opaco

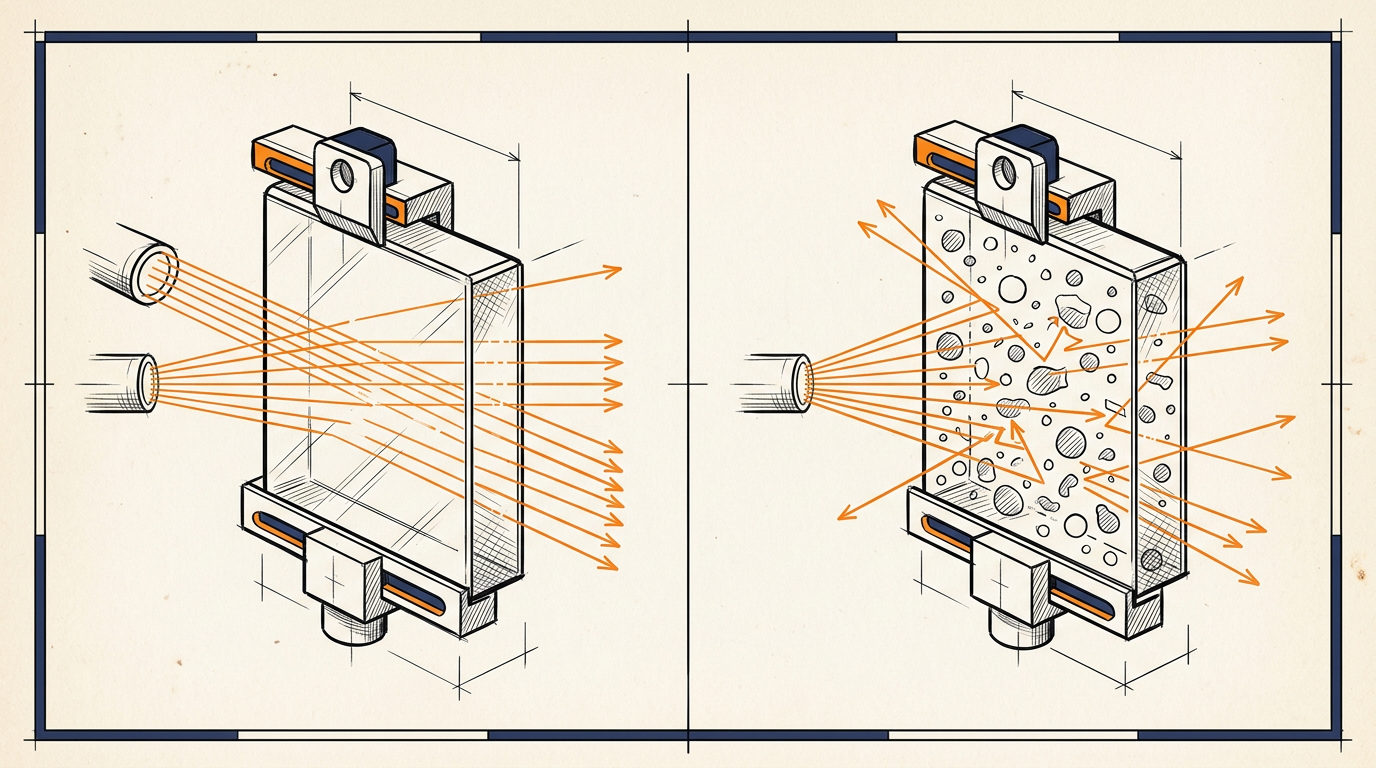

El copolímero de impacto es translúcido a opaco porque sus dos fases tienen índices de refracción desiguales, por lo que la luz se dispersa en cada límite entre la matriz de PP y un dominio de caucho EPR. Multiplique eso por millones de partículas de 2-4 µm y la luz transmitida se difunde — la pieza se vuelve turbia.
La opacidad es el error de especificación más común en las páginas comerciales de PP. El copolímero aleatorio es ópticamente claro porque permanece como una fase homogénea — un solo índice de refracción, nada contra lo que dispersarse. Los dominios de caucho que le dan al copolímero de impacto su tenacidad son los mismos que destruyen su claridad: la claridad necesita una fase, la tenacidad necesita dos.
Si una pieza debe ser clara, el copolímero de impacto es el subtipo incorrecto, sin importar lo bueno que parezca su número Izod — opte por el copolímero aleatorio o el homopolímero clarificado y acepte la menor tenacidad.
Por qué sobrevive al impacto en frío que agrieta el PP homopolímero

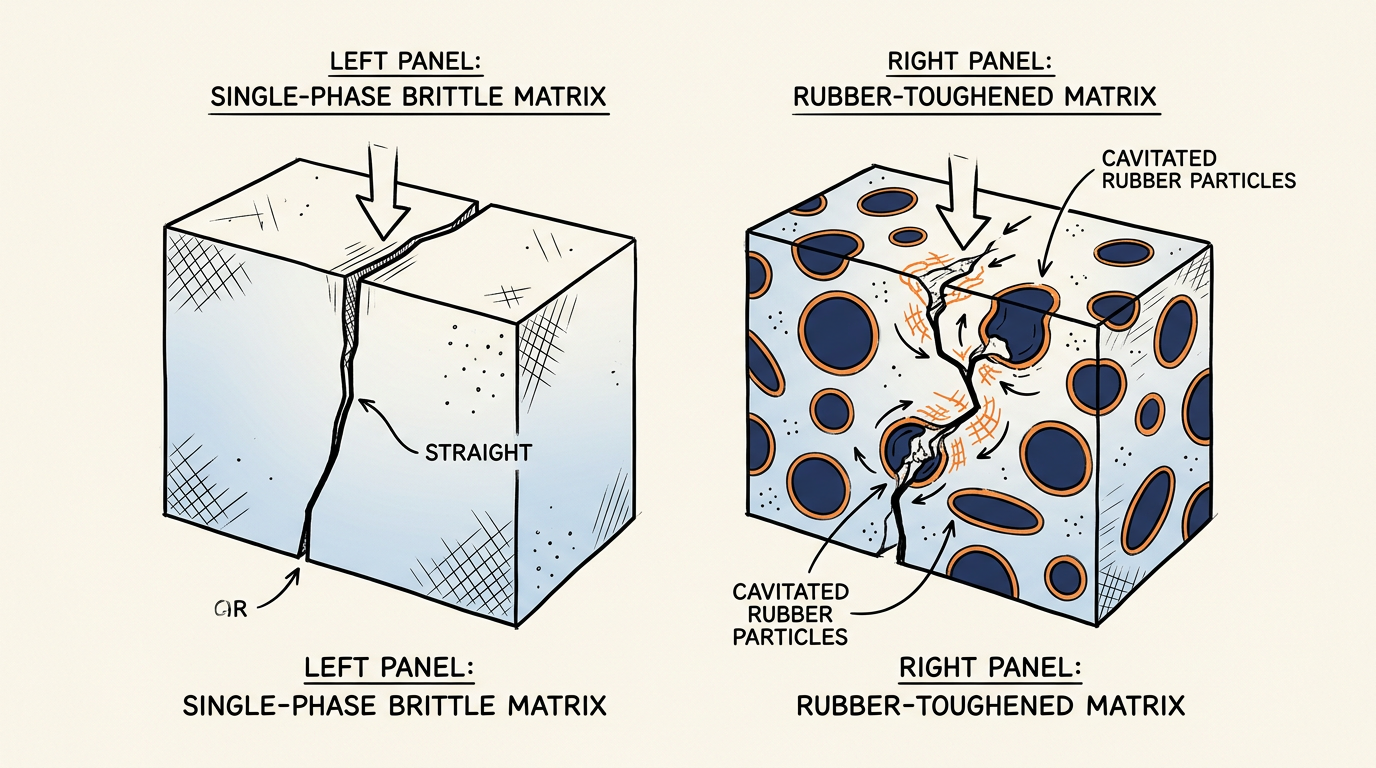

La fase de caucho permanece elastomérica en el frío porque su transición vítrea se sitúa cerca de -50 °C, muy por debajo del punto de aproximadamente 0 °C donde el PP homopolímero recto se vuelve quebradizo. Cuando ocurre un impacto, las partículas blandas de EPR cavitan y se agrietan, y esa fluencia local absorbe energía que de otro modo impulsaría una grieta limpia a través de la matriz.
Los grados de alto impacto alcanzan un Izod con muesca de alrededor de 615-635 J/m a 23 °C (ASTM D256), muy por encima del umbral de ~534 J/m “totalmente dúctil”; los rangos comerciales abarcan aproximadamente de 5 a 50 kJ/m² con carga de caucho. En un estudio controlado de iPP/EPR, el Izod con muesca subió de 175 J/m² a 627 J/m² — aproximadamente 3.5 veces más resistente — a medida que se optimizaba la fase de caucho.
Esa tenacidad no es gratuita. El mismo estudio muestra que el módulo de flexión cae de 1080 MPa a 897 MPa a medida que aumenta el impacto — más caucho compra resistencia al impacto en frío y cede rigidez, punto por punto.
El PP homopolímero no tiene fase de caucho para cavitar, por lo que por debajo de 0 °C se agrieta donde el copolímero de impacto se flexiona. Es por eso que una caja de almacenamiento en frío, un parachoques manipulado en invierno o una carcasa de batería en un compartimento sin calefacción se especifica en copolímero de impacto.
Leyendo la hoja de especificaciones de un grado de copolímero de impacto
Cuatro números llevan la mayor parte de una ficha técnica de copolímero de impacto, y el Izod a temperatura ambiente es el que engaña — un valor a 23 °C por sí solo no separará esta resina de un homopolímero resistente.
- Contenido de caucho / etileno (% en peso) — gobierna cuánto impacto en frío gana y cuánta rigidez sacrifica; más caucho significa más tenacidad, menos rigidez.
- MFR / MFI (g/10min, ASTM D1238) — flujo y procesamiento, desde aproximadamente 2 hasta 50-100 después del visbreaking. Indica el peso molecular, no la tenacidad — un grado de 2-MFR y uno de 20-MFR pueden tener fases de caucho idénticas.
- Izod con muesca a baja temperatura (J/m, ASTM D256) — el valor que realmente predice el comportamiento en frío. Lea el número a -20 °C, no solo a 23 °C.
- Módulo de flexión (MPa, ASTM D790) — rigidez residual, típicamente 758-882 MPa para grados de alto impacto, por debajo del homopolímero porque el caucho ablanda el conjunto.
Esos números apuntan a un conjunto de aplicaciones consistente: parachoques automotrices, molduras interiores y cajas de baterías; cajones para almacenamiento en frío y envases retornables para transporte; carcasas de electrodomésticos; cubetas de pintura; y cierres resistentes a caídas.
El suministro de copolímero de impacto en China pasa por los mismos tres canales principales que el resto de la gama de PP — Sinopec, PetroChina incluyendo Dushanzi, y CNOOC. Cuando una pieza necesita más tenacidad de la que proporciona el caucho en la resina, se puede dosificar un modificador de impacto externo como un POE en el compounder — un mecanismo diferente, no el caucho en la resina.
Comparar el contenido de caucho, el MFR y el Izod a baja temperatura con la decisión entre homopolímero, random y de impacto es la elección real del grado.
Qué Significa Esto Cuando Lo Adquieres
Lee “copolímero en bloque” como una resina bifásica, no una descripción de cadena. La línea de contenido de caucho y el Izod a baja temperatura te dicen más sobre cómo se comporta la pieza de lo que jamás dirá el nombre comercial.
La morfología es la especificación: una matriz rígida de PP que contiene dominios blandos de EPR, opaca porque esos dominios dispersan la luz y tenaz en frío porque cavitan cerca de -50 °C.
La trampa es tratar el copolímero de impacto como un sustituto directo que te da todo lo que tiene el homopolímero más tenacidad. No es así — intercambias rigidez y claridad por supervivencia al impacto en frío, y cuanto más caucho añades, más pronunciado se vuelve ese intercambio. Confirma el número de impacto a baja temperatura antes de comprometerte, porque esa es la especificación que el homopolímero no puede falsear.
