“Homopolímero” es una palabra en una cotización de PP que fija una ventana de propiedades antes de que leas cualquier otro número. Te dice que la cadena está construida a partir de un solo monómero — solo propileno, sin comonómero que interrumpa la regularidad.
Esa regularidad es toda la historia. La cadena de solo propileno se empaqueta en alta cristalinidad, y esa misma cristalinidad es la fuente tanto de la rigidez y resistencia al calor que deseas como de la fragilidad al impacto en frío que debes considerar en el diseño.
Qué significa “Homopolímero” en una especificación de grado de PP
Polipropileno homopolímero es polipropileno polimerizado a partir de un solo monómero — propileno, sin añadir un segundo comonómero a la cadena. Esa estructura de un solo monómero permite que los grupos metilo se sitúen regularmente en el mismo lado de la cadena principal, haciendo que la cadena sea altamente isotáctica.
La alta isotacticidad impulsa una alta cristalinidad. Los grados comerciales de homopolímero tienen aproximadamente un 60-70% de cristalinidad, y los grados más ordenados superan el 75%.

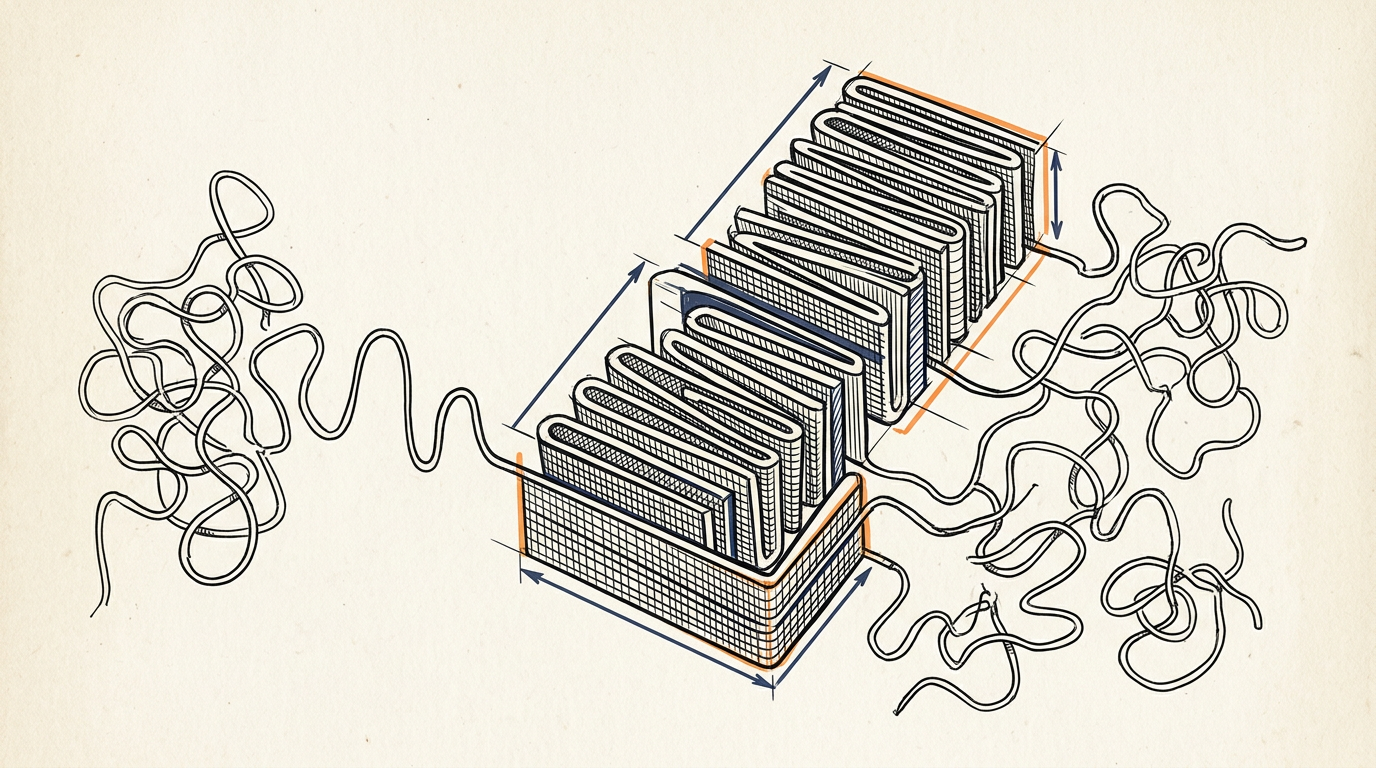

Las cadenas se pliegan en lamelas cristalinas compactas porque nada interrumpe la secuencia de propileno. Un copolímero aleatorio dispersa unidades de etileno que cada una interrumpe ese plegamiento; el homopolímero no tiene ninguna de ellas.
El empaquetamiento cristalino compacto también establece la densidad cerca de 0.905 g/cm³, la más baja de los plásticos de uso común.
El homopolímero es una de las tres ramas de la resina de polipropileno familia, junto con el copolímero aleatorio y los grados de impacto heterofásicos.
Qué predicen los números de propiedades del PP homopolímero
La cristalinidad del 60-70% produce una ventana de especificaciones predecible: alta rigidez, alta resistencia a la tracción, fuerte resistencia al calor, absorción de humedad casi nula y la densidad más baja en el rango de uso común.
La resistencia a la tracción oscila entre 31-41 MPa (ASTM D638 / ISO 527). El módulo de flexión — el número que indica qué tan rígida se siente la pieza — se sitúa en 117-172 MPa según ISO 178, por encima de cualquier grado de copolímero.
La absorción de agua es del 0.01-0.03% en 24 horas (ASTM D570), efectivamente cero — el homopolímero mantiene la estabilidad dimensional en servicio húmedo donde un polímero higroscópico como el nailon se hincharía.
La resistencia al calor es una historia de dos números, y leer solo uno de ellos lleva a errores en las piezas. Bajo carga ligera (0.45 MPa), la temperatura de deflexión térmica alcanza 107-121 °C; bajo carga estructural (1.80 MPa) baja a 49-60 °C (ASTM D648 / ISO 75).
Una caja de homopolímero mantiene su forma cerca del agua hirviendo cuando nada la presiona, pero comienza a deformarse muy por debajo de 70 °C una vez que la cargas. El punto de fusión máximo se sitúa alrededor de 160-165 °C — el “rango” más amplio de 210-290 °C en algunas hojas incluye descomposición térmica, no la Tm real, así que no lo leas como un límite de servicio.
Estos rangos son amplios a propósito. El MFI mueve el peso molecular a través de esa ventana para fibra versus inyección, pero no mueve la arquitectura — un homopolímero de 2 MFI y uno de 35 MFI son la misma cadena a diferentes longitudes.
Por qué el PP homopolímero se vuelve frágil por debajo de 0 °C
La misma cristalinidad que proporciona la rigidez y resistencia al calor es la causa directa de la debilidad definitoria del homopolímero — se vuelve frágil en impacto en frío. La temperatura de transición vítrea (Tg) ronda los 0 °C, y por debajo de ella los segmentos de cadena amorfos pierden movilidad y el polímero se vuelve vítreo.

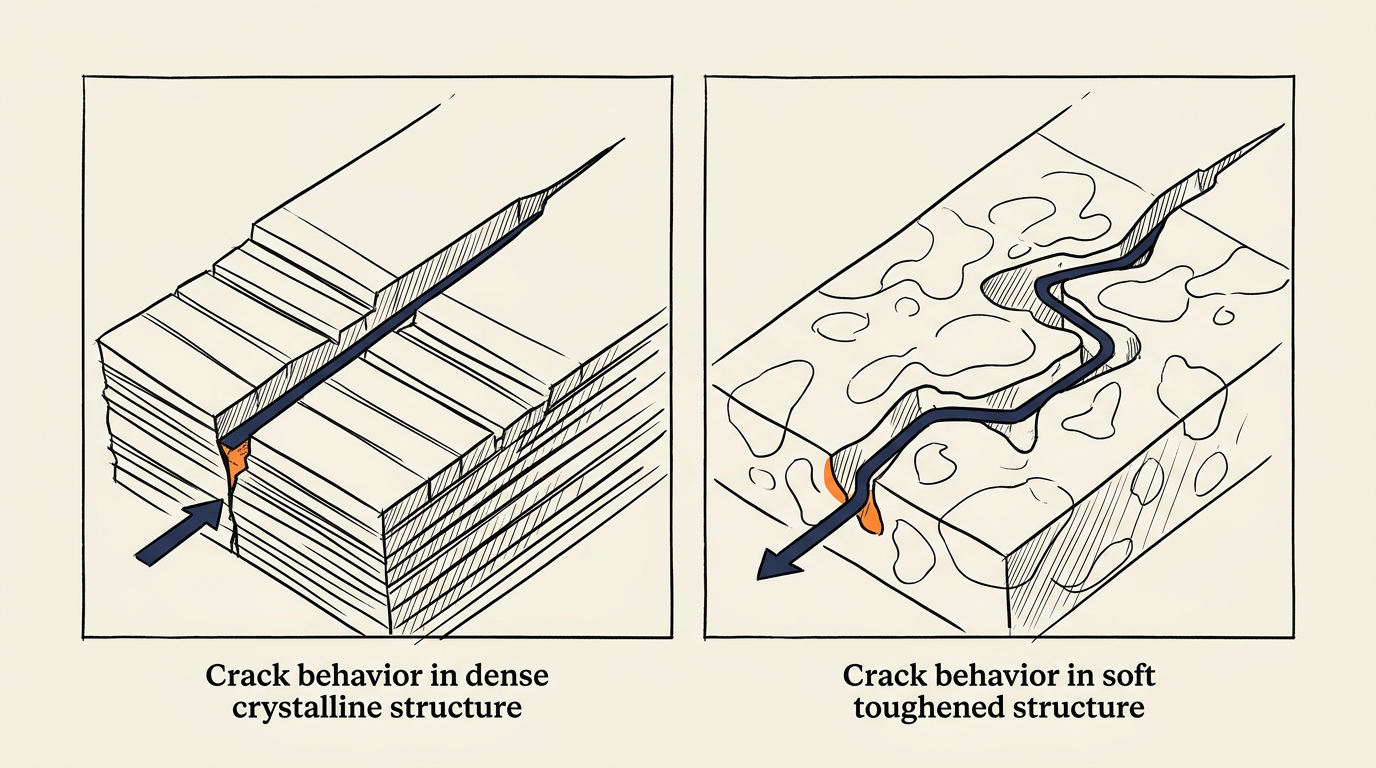

Las lamelas cristalinas densas le dan a una grieta un camino limpio y aerodinámico para propagarse. Sin fase de caucho y con poca región amorfa para absorber la energía, un impacto agudo por debajo del punto de congelación encuentra una ruta de fractura en lugar de deformación.
Los números hacen concreta la brecha. El impacto Izod con muesca para homopolímero oscila entre 21-75 J/m a temperatura ambiente (ASTM D256 / ISO 180) — y disminuye aún más a medida que baja la temperatura.
La fragilidad al impacto en frío es la razón por la que el homopolímero es la elección incorrecta para una pieza de compartimento de congelador o cualquier componente de servicio en frío que reciba un golpe. “Fuerte” es cierto para carga de tracción estática; no es cierto para impacto, y los dos modos de falla divergen bruscamente por debajo de 0 °C.
La alta cristalinidad también hace que el homopolímero sea más opaco que el copolímero aleatorio. Las mismas esferulitas cristalinas grandes y bien formadas que rigidizan la pieza dispersan la luz, por lo que una película de homopolímero sin modificar se ve más turbia que una de RCP. Las piezas que buscan claridad óptica se mueven a grados de polipropileno transparente construidos sobre copolímero aleatorio más un clarificador, no sobre homopolímero.
Dónde encaja el polipropileno homopolímero
La rigidez, capacidad de estiramiento y bajo costo del homopolímero lo convierten en el caballo de batalla para monofilamento, bolsas tejidas y cinta para FIBC, fibra y no tejido, y moldeo por inyección rígido general — aplicaciones donde el impacto por debajo del punto de congelación no es la función. La alta cristalinidad que perjudica el rendimiento al impacto en frío es exactamente lo que permite que una cinta o filamento se estire hasta alta tenacidad sin formar cuellos de manera desigual.
Los grados de homopolímero como PetroChina T30S son el caballo de batalla para monofilamento y rafia, estirados en bolsas tejidas, respaldo de alfombras, geotextiles, cordeles para pacas y cuerdas — lugares donde la rigidez y el estiramiento limpio importan más que el impacto. Para el segmento de bolsas tejidas y cinta para FIBC, un homopolímero clase S1003 realiza el mismo trabajo con buena elasticidad para extrusión de cinta.
La extrusión de fibra y spunbond no tejido se ejecuta en un homopolímero como S2025, donde el estiramiento consistente a alta velocidad de línea define el segmento. Los grados de homopolímero con MFI más alto cubren inyección general y tapas.
Una advertencia que atrapa a los compradores: el MFI solo no te dice si un grado se estirará limpiamente — también necesitas datos de distribución de peso molecular. Dos grados de homopolímero con el mismo MFI pueden comportarse de manera diferente en monofilamento porque la distribución gobierna el comportamiento de estiramiento, por lo que el segmento de aplicación, no solo el MFI, elige el grado.
Cómo se diferencia el homopolímero del copolímero de un vistazo
El homopolímero lidera en rigidez, resistencia a la tracción y resistencia al calor debido a su alta cristalinidad, pero el copolímero lo supera en tenacidad al impacto y claridad porque un comonómero interrumpe deliberadamente esa cristalinidad. El número más claro que prueba la brecha es el Izod con muesca: el homopolímero se sitúa en 21-75 J/m, mientras que los grados de copolímero oscilan entre 59-747 J/m.
Esa diferencia es la razón por la que “el homopolímero es más resistente” solo se cumple bajo carga estática. Un copolímero aleatorio dispersa etileno a lo largo de la cadena para agrandar las zonas amorfas que absorben impactos; un copolímero de impacto dispersa una fase de caucho dentro de una matriz de homopolímero para hacer el mismo trabajo sin perder rigidez de la matriz.
Cuando tu pieza recibe un golpe en frío, necesita soldarse limpiamente o debe ser transparente, las concesiones entre fragilidad y opacidad te señalan hacia el lado del copolímero en la binaria.
Elegir entre homopolímero, copolímero aleatorio y copolímero de impacto es una decisión de abastecimiento independiente con su propia cuadrícula de grados, que la guía de selección de tres grados recorre familia por familia.
Lo que Esto Significa en la Práctica
La próxima vez que “homopolímero” aparezca en una especificación o cotización, podrás deducir la mayor parte de la resina a partir de esa sola palabra. Implica alta cristalinidad, densidad cercana a 0.905 y resistencia a la tracción en el rango bajo de 40 MPa. La resistencia al calor se divide entre 49-60 °C con carga y 107-121 °C sin carga, y el Izod con muesca te advierte contra cualquier pieza para impacto en frío.
La trampa está en la palabra “más resistente”. El homopolímero gana en rigidez estática y calor, pero su piso de impacto de 21-75 J/m significa que una pieza sometida a temperaturas bajo cero o a pruebas de caída necesita un copolímero, no un homopolímero de mayor MFI.
Primero, empareja el espacio de aplicación con el grado. El COA te da cuatro números, la hoja de especificaciones te da la ventana y la aplicación te dice qué esquina realmente necesitas.
