Las hojas de especificaciones enumeran “copolímero aleatorio” y “copolímero de impacto” como si fueran categorías hermanas de la misma cosa. No lo son.
La cadena está realizando dos trabajos completamente diferentes. En un caso, las unidades de etileno se dispersan individualmente a lo largo de una cadena principal de propileno en una sola fase. En el otro, una fase de caucho de etileno-propileno se dispersa dentro de una matriz que por lo demás es homopolímero.
Mismo monómero de entrada, materiales estructuralmente diferentes. La diferencia predice casi todo lo que lee en la línea de propiedades de la hoja de datos.
Qué significa “Copolímero” en una especificación de grado de PP
Copolímero de polipropileno es una cadena de polipropileno en la que se ha incorporado deliberadamente una pequeña cantidad de un segundo monómero —casi siempre etileno— durante la polimerización.
El homopolímero de PP comercial tiene un 85-95% de isotacticidad y un 30-60% de cristalinidad, con un punto de fusión en el rango de 160-166 °C. Los grupos metilo se sitúan en el mismo lado de la cadena con la suficiente regularidad para que las cadenas se plieguen en dominios cristalinos compactos.
La adición de comonómero de etileno altera esa regularidad. Cuánto la altera y dónde se sitúa el etileno define si la cadena se convierte en un copolímero aleatorio o en un copolímero de bloque/de impacto.
La polimerización en masa limita el etileno a aproximadamente 5% en peso debido a los límites de solubilidad en el reactor rico en propileno. Ese número vale la pena recordarlo: cuando una ficha técnica llama a algo “PP copolímero aleatorio”, el contenido de etileno está en dígitos individuales.
Las cargas más altas de etileno se encuentran en los grados heterofásicos, que no se fabrican mediante una simple mezcla de cadenas, sino que necesitan un reactor de dos etapas. La familia más amplia de resina de polipropileno agrupa estos grados heterofásicos, los copolímeros aleatorios y los homopolímeros en una taxonomía comercial.
Copolímero Aleatorio: Etileno Disperso a lo Largo de una Sola Cadena
El PP copolímero aleatorio (a menudo etiquetado como PP-R en las hojas de datos de tuberías) tiene unidades de etileno distribuidas individual e irregularmente a lo largo de la cadena de propileno. Hay una cadena y una fase.
El trabajo estructural que el etileno realiza aquí es alterar la cristalinidad. Cada unidad de etileno es un sitio defectuoso alrededor del cual las secuencias de propileno no pueden plegarse limpiamente.
La cristalinidad total cae por debajo de la línea base del homopolímero de 30-60%, el punto de fusión se desplaza hacia abajo y la resina se vuelve más transparente y más fácil de soldar. El fundido típicamente se sitúa en el rango de ~135-150 °C, ya que el etileno disperso interrumpe el empaquetamiento cristalino.
Ese intercambio es lo que convierte al copolímero aleatorio en la opción predeterminada para tuberías de agua caliente/fría con presión nominal. El PP-R clasificado según ASTM F2389 soporta 160 psi a 73 °F de forma continua y 100 psi a 180 °F (82 °C).
La cristalinidad reducida proporciona la resistencia a la fluencia hidrostática a largo plazo más las soldaduras por fusión térmica más limpias que la aplicación necesita. El PP copolímero aleatorio para tuberías, como el PetroChina Dushanzi T4401, se encuentra en esta parte del mapa estructural: aproximadamente un 5% de etileno, MFI en dígitos bajos, soldable, certificado PP-R.
En toda la cartera más amplia de copolímeros aleatorios, los rangos de MFI van desde aproximadamente 2 a 24 g/10 min, medidos según ASTM D1238 a 230 °C / 2.16 kg. La arquitectura de la cadena es la misma; el peso molecular se ajusta de manera diferente para moldeo por soplado, moldeo por inyección de pared delgada, esterilización médica y película.
La arquitectura es fija; el peso molecular mueve la especificación.
Copolímero de Bloque/Impacto: Fase de Caucho Dispersa en una Matriz de Homopolímero
El PP copolímero de bloque o de impacto (a veces etiquetado como heterofásico o HIPP) no es una sola cadena. Es un compuesto.

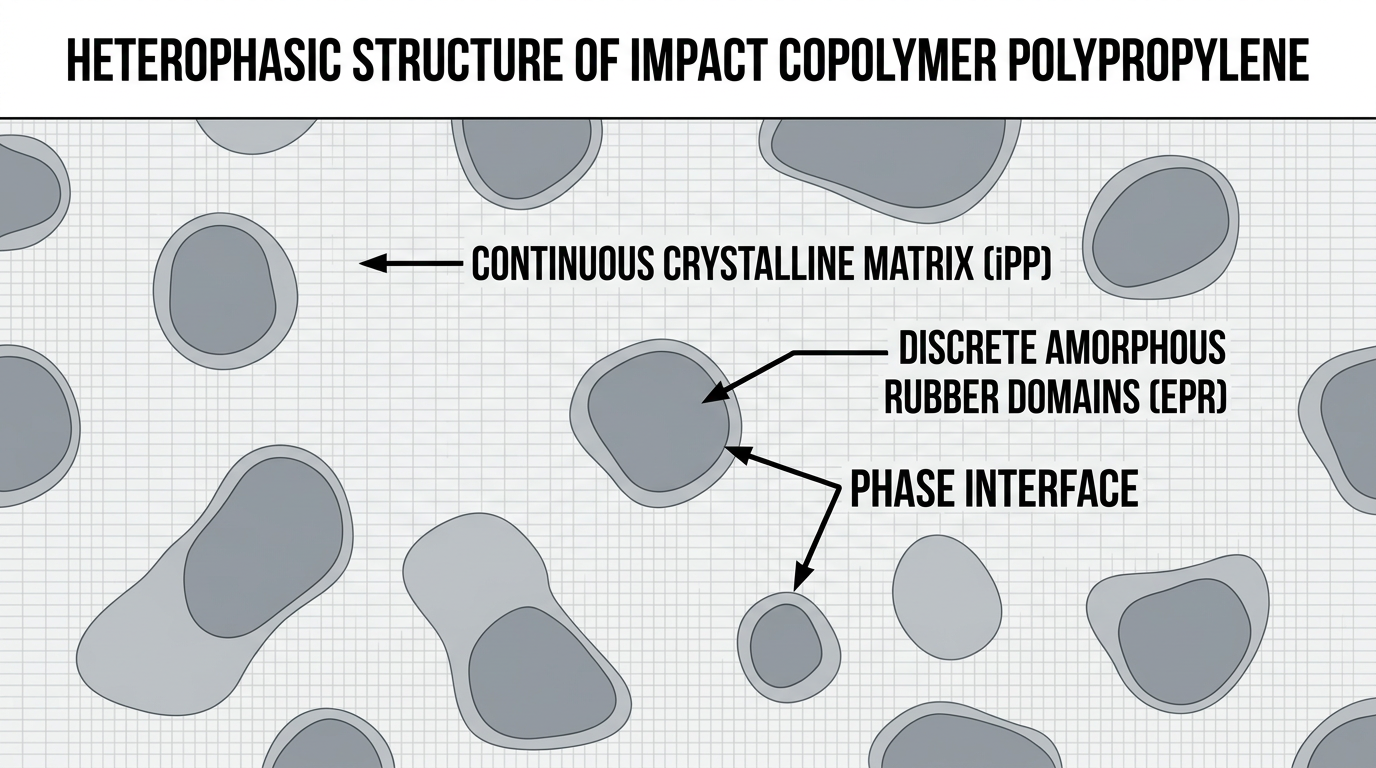

Una matriz continua de homopolímero isotáctico cristalino transporta dominios discretos de caucho amorfo de etileno-propileno (EPR) dispersos por todo el material. El EPR representa hasta el 20% en peso de la resina, y el contenido de etileno dentro de la fase EPR varía del 5 al 15%. Dos fases, un gránulo de resina.
La matriz mantiene su cristalinidad de homopolímero, por lo que la rigidez y la resistencia al calor se conservan. El pico de fusión permanece en la banda similar al homopolímero de ~160-165 °C (TotalEnergies imprime 165 °C para sus grados heterofásicos), a diferencia del Tm deprimido del copolímero aleatorio. Los dominios de caucho hacen algo completamente diferente.
Cuando llega una carga mecánica repentina, las partículas de EPR cavitan y desencadenan una fluencia por cizallamiento en la matriz circundante. El resultado disipa la energía de impacto que de otro modo se propagaría como una grieta frágil.
El Izod con muesca para los grados de copolímero de impacto suele oscilar entre 80 y 150 J/m a 23 °C y entre 40 y 80 J/m a -20 °C, muy por encima del umbral de fragilidad del homopolímero puro.
El mismo monómero de partida puede producir resultados de propiedades opuestos a través de estas dos arquitecturas. El copolímero aleatorio reduce la cristalinidad en toda la cadena: se gana en transparencia y soldabilidad, con una pérdida modesta de rigidez.
El copolímero de impacto deja intacta la cristalinidad de la matriz y agrega una fase de caucho: rigidez intacta, tenacidad a baja temperatura añadida. Leer “copolímero” en una ficha técnica sin saber cuál es, está perdiendo 90% de la información.
Cómo leer de qué está hecho el polipropileno copolímero a partir de la hoja de especificaciones
Una vez que conoce la arquitectura de la cadena, el resto de la hoja de datos se lee de forma predecible.
Punto de fusión más bajo + mayor claridad + soldable → copolímero aleatorio. Izod con muesca superior a 50 J/m a temperatura ambiente + separación clara entre el módulo de flexión y la resistencia al impacto → copolímero de impacto. El MFI indica el peso molecular, no la arquitectura: un copolímero aleatorio con MFI 2 y un copolímero de impacto con MFI 2 son resinas muy diferentes. El contexto de la aplicación generalmente aclara la ambigüedad antes de leer la línea de arquitectura: accesorio de PP-R, botella transparente moldeada por soplado, película BOPP → copolímero aleatorio. Caja de batería, parachoques de automóvil, caja de almacenamiento en frío → copolímero de impacto.
El COA le da cuatro números; la hoja de especificaciones le da la ventana; la arquitectura de la cadena le dice qué esquina de la ventana es alcanzable. Mapear la cristalinidad, el contenido de etileno y la fracción de fase de caucho en una.
La densidad apenas se mueve entre subtipos. El copolímero aleatorio ronda los 0.90 g/cm3 y el de impacto/heterofásico alrededor de 0.905 g/cm3 (ASTM D792 / ISO 1183), ambos esencialmente la cifra del homopolímero de 0.905. A diferencia del Tm o el Izod, la densidad no desambigua la arquitectura.
selección de grado entre homopolímero, copolímero aleatorio y copolímero de impacto.
es la decisión real de abastecimiento. Dónde se equivoca la mayoría de los compradores con la etiqueta El error más común es tratar el "PP copolímero" como una categoría única y sustituir un subtipo por otro basándose en el precio.
Un homopolímero no es intercambiable con un copolímero aleatorio en una línea de tuberías de PP-R. La resistencia al cloro y el rendimiento de fluencia en agua caliente provienen de la cristalinidad alterada por el etileno, no solo del peso molecular.
El error más común es tratar el “PP copolímero” como una categoría única y sustituir un subtipo por otro por precio.
Diagrama que compara la arquitectura de la cadena del polipropileno homopolímero y copolímero a nivel de monómero.
No sustituyas homopolímero por copolímero aleatorio en una aplicación de tubería sin recalificar, y no asumas que un copolímero de impacto acepta los mismos parámetros de soldadura que uno aleatorio: la fase de caucho cambia la reología del fundido.
