El polipropileno copolímero aleatorio y de impacto recorre el mismo tren de reactores hasta una decisión. O se co-alimenta etileno en el bucle principal, o se añade un segundo reactor en fase gas aguas abajo para hacer crecer una fase de caucho dentro del homopolímero terminado.
Esa única bifurcación es la diferencia entre una resina para tubería transparente y un grado automotriz resistente a temperaturas bajo cero. Todo lo anterior es química compartida; todo lo posterior es la misma línea de acabado.
La secuencia a continuación va desde la alimentación de propileno en adelante, nombrando la propiedad de la resina y el espacio de grado que entrega cada paso. Saber dónde se establece una propiedad permite verificar de forma realista un COA en lugar de confiar ciegamente en la hoja de especificaciones.
Paso 1 — La Alimentación de Propileno y el Sistema de Catalizador Ziegler-Natta
PP Copolímero La producción comienza con propileno de grado polimérico (típicamente ≥99.5% de pureza) y un catalizador Ziegler-Natta soportado. El catalizador establece la estereoquímica antes de que crezca una sola cadena: decide la isotacticidad, que es lo que hace que el PP comercial sea rígido.
El sistema industrial moderno es TiCl₄ soportado sobre MgCl₂, activado por un co-catalizador de trietilaluminio. Dos donantes realizan el ajuste fino: un donante interno (diisobutil ftalato) y un alcoxisilano externo como el ciclohexilmetildimetoxisilano.
Los donantes no son un adorno opcional. Controlan qué tan limpiamente la cadena se mantiene isotáctica y qué tan uniformemente se incorpora el etileno en una ruta de copolímero.
El PP isotáctico comercial alcanza un índice de isotacticidad del 85-95%, un resultado directo del paquete de donantes. Un catalizador de sitio único metaloceno es la alternativa de distribución más estrecha, pero tiene poco uso en productos básicos.
La pureza de la alimentación es la restricción silenciosa. Los sitios Ziegler-Natta son envenenados por trazas de humedad, oxígeno y azufre, por lo que el propileno se seca y se trata con lechos de guarda antes del reactor.
Paso 2 — Polimerización Primaria en el Reactor de Bucle en Masa
La polimerización primaria ocurre en un reactor de bucle con baño líquido que utiliza propileno líquido como su propio disolvente a aproximadamente 60-80 °C y 30-40 atm. Aquí es donde se construye la matriz de homopolímero isotáctico que comparte toda ruta de copolímero.
Las cadenas crecen a partir de los sitios activos de TiCl₄ mientras la mezcla circula. Se dosifica hidrógeno como agente de transferencia de cadena: más hidrógeno significa cadenas más cortas, lo que significa un mayor índice de fluidez.
Esa dosis de hidrógeno es la única palanca que establece el objetivo del índice de fluidez del grado, ajustado aquí mismo en el bucle.
Los trenes comerciales funcionan con dos bucles en serie. La ruta en fase masa limita el etileno a aproximadamente 5 wt%, por lo que cualquier grado que necesite más comonómero o una fase de caucho se mueve aguas abajo, donde comienza la bifurcación.
Ejecutar solo propileno a través de estos bucles y la salida es polipropileno homopolímero, la línea base rígida que funde a 160-171 °C. Ambas rutas de copolímero se ramifican desde esta misma salida del bucle; lo que cambia es si el etileno entra y cuándo.
Paso 3 — La Bifurcación Aleatorio vs. Impacto

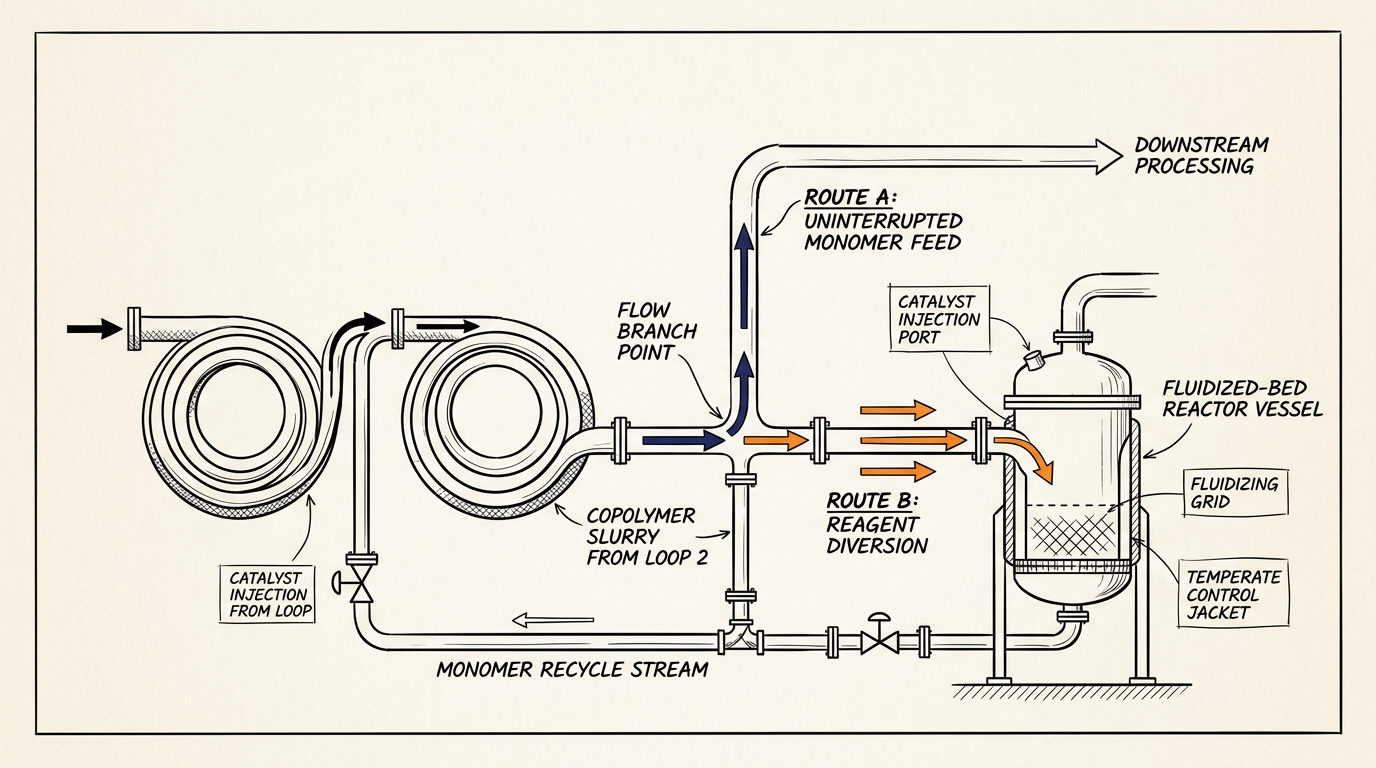

La decisión aleatorio vs. impacto es una elección física en el tren. Co-alimentar etileno en los bucles para un copolímero aleatorio, o mantener la matriz del bucle y añadir un segundo reactor en fase gas para hacer crecer una fase de caucho para un copolímero de impacto.
Mismos bucles aguas arriba, dos resinas diferentes. La taxonomía de qué es el polipropileno copolímero se encuentra en el compañero de definición; el enfoque aquí es dónde divergen las rutas.
| Resultado de propiedad | Ruta aleatoria | Ruta de impacto |
|---|---|---|
| Entrada de etileno | Bucles, 2.7-8 wt% | Segundo reactor como caucho |
| Reactores utilizados | Solo dos bucles | Bucles + reactor en fase gas |
| Punto de fusión | ~135-150 °C | Tm de la matriz retenida |
| Claridad | Alta (transparente) | Determinada por el tamaño de dominio |
| Tenacidad al impacto en frío | Modesta | Varias veces mayor |
Ruta Aleatoria — Etileno Co-Alimentado en los Bucles
Alimentar etileno en los bucles al 2.7-8 wt% inserta unidades de etileno aleatoriamente a lo largo de la cadena. Eso interrumpe la secuencia isotáctica, por lo que la cristalinidad — y el punto de fusión — disminuye, intercambiando rigidez por claridad.
Un grado aleatorio Spheripol medido con 2.7-3.0 wt% de etileno se sitúa en una Tm de 144.6 °C, muy por debajo de los 160-171 °C del homopolímero, con una fracción soluble en xileno del 4.8 wt%. Se fabrica solo en dos bucles, sin reactor en fase gas.
PetroChina Dushanzi T4401 es la salida real de esta ruta aleatoria de reactor de bucle. El grado para tubería PP-R tiene un MFR de 0.25 g/10 min (230 °C/2.16 kg, ASTM D1238/ISO 1133), densidad 0.90 g/cm³, clasificado para servicio de agua caliente a 95 °C.
Una verificación de realismo de la hoja de especificaciones: algunas páginas de proveedores listan T4401 a 164-170 °C, que es el rango del homopolímero. Un copolímero aleatorio genuino no puede fundir tan alto — la inserción aleatoria de etileno lo impide físicamente. Espere ~135-150 °C.
Ruta de Impacto — Una Fase de Caucho Crecida en un Segundo Reactor
La ruta de impacto mantiene la salida del bucle como una matriz rígida de homopolímero. Enruta esa matriz a un segundo reactor de lecho fluidizado en fase gas (70-80 °C, 25-35 bar), donde el caucho etileno-propileno (EPR) crece in-situ como una fase dispersa al 5-15 wt%, a veces hasta ~25%. Esos dominios absorben la energía de impacto que la matriz rígida no puede.
“Copolímero en bloque” es el nombre comercial común, pero es un nombre inapropiado. La ruta de impacto no produce ninguna cadena con bloques unidos covalentemente — produce una aleación heterofásica: dominios de caucho EPR discretos dispersos en una matriz de homopolímero isotáctico. Es por eso que el impacto y la rigidez se ajustan casi independientemente, por fracción de caucho en lugar de arquitectura de cadena.

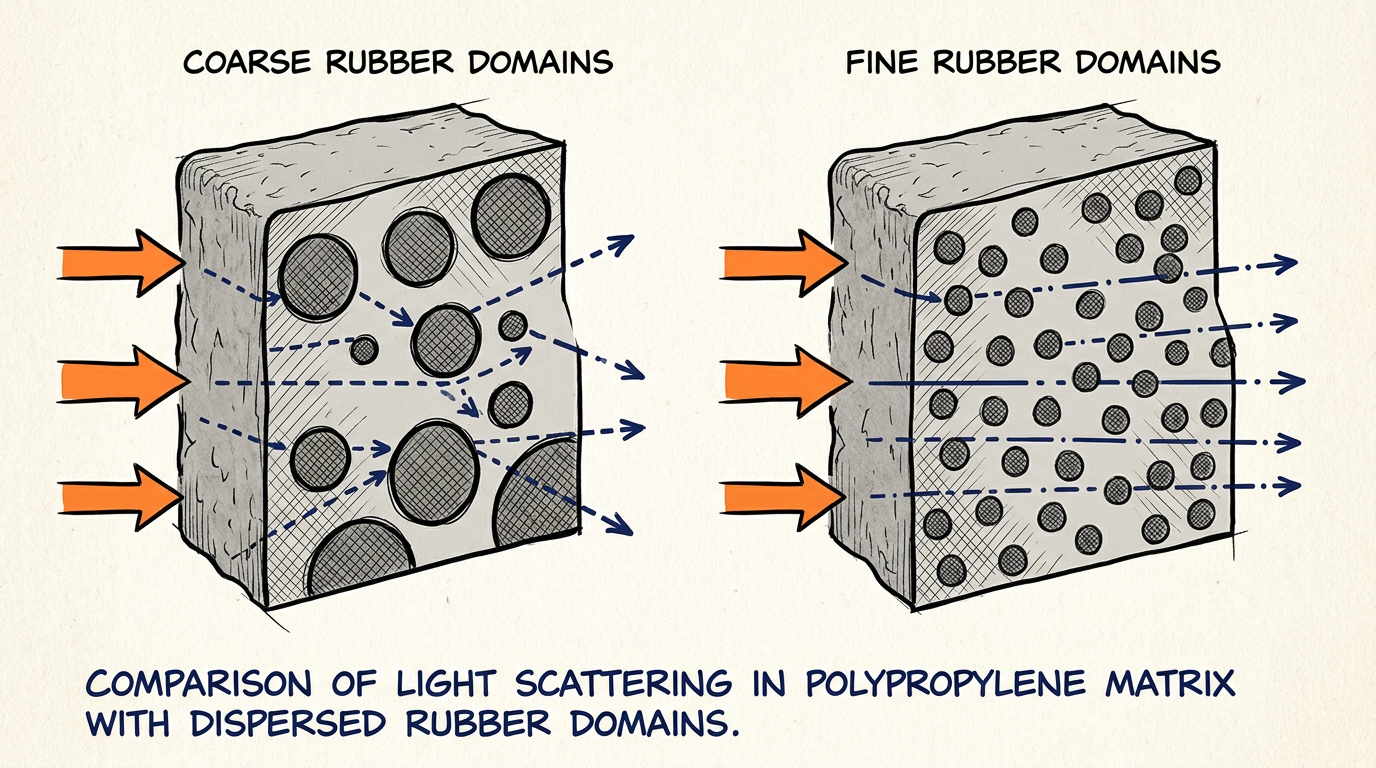

El tamaño del dominio de caucho es la palanca de claridad versus impacto, determinada por el peso molecular del EPR en relación con la matriz. Los dominios gruesos de ~1 μm dispersan la luz hasta un 98.8% de turbidez (opaco) con un impacto de 14.5 kJ/m². Los dominios finos de ~100 nm reducen la turbidez al 13.5% (casi transparente) mientras elevan el impacto a 25.1 kJ/m².
El EPR de bajo peso molecular se dispersa en dominios más pequeños — mejor claridad y tenacidad del mismo proceso. Esta salida aterriza en el espacio de grado de copolímero de impacto (ICP) para aplicaciones de temperatura bajo cero y pruebas de caída.
Paso 4 — Desgasificación, Compounding y Peletización
Después de la polimerización, el polvo aún contiene monómero sin reaccionar, no lleva estabilizador y existe como "fluff" en lugar de pellets. La cadena de acabado soluciona los tres — el paso que la mayoría de los explicadores de procesos omiten.
Primero, el polímero se desgasifica y desgasifica para eliminar y recuperar el propileno no reaccionado (y etileno, en grados de copolímero) para reciclarlo al reactor. Omitir una desgasificación limpia y las superficies de monómero residual aparecen más tarde como olor y huecos..
Luego viene la composición de aditivos. Un paquete estabilizador de antioxidantes y captadores de ácido se mezcla en estado fundido con el polvo, junto con cualquier modificador de propiedades que el grado requiera.
Un clarificador pertenece aquí, no en el reactor — la niebla de 12.5% en ese grado aleatorio provino de 3000 ppm de un clarificador de sorbitol en el compounder, no de la polimerización..
El fundido se peletiza luego en gránulos uniformes que alimentan limpiamente la extrusora o moldeadora de un cliente. El control de calidad del grado cierra el ciclo: el índice de fluidez se mide según ASTM D1238 / ISO 1133 a 230 °C/2.16 kg. Ese número en el COA del T4401 confirma que la dosis de hidrógeno del Paso 2 alcanzó su objetivo..
La Imagen Completa, de Principio a Fin
La palanca que lo decide todo es pequeña y temprana: si el etileno entra en los bucles o como una fase de caucho separada aguas abajo. Una co-alimentación produce una resina aleatoria clara y de menor Tm; un reactor adicional produce una aleación heterofásica resistente al frío..
Un COA también se lee de manera diferente una vez que conoces el tren. Tm, niebla, impacto y MFI se remontan cada uno a una etapa — comonómero en el bucle, tamaño del dominio de caucho en el segundo reactor, clarificador y dosis de hidrógeno al final. Léelos como salidas del proceso, y un valor poco fiable como una Tm de copolímero aleatorio de 168 °C se delata a sí mismo..
