_Cómo el control de la arquitectura molecular sobre la separación de partículas y la trabajabilidad_
Cuando los ingenieros evalúan el rendimiento de un superplastificante de poliéter carboxílico (PCE), las primeras observaciones suelen realizarse a nivel macroscópico.
El hormigón fluye más fácilmente.
El asentamiento aumenta.
Se requiere menos agua de mezclado.
El hormigón fresco permanece trabajable durante un período más largo.
Estas mejoras son inmediatamente visibles en el sitio de construcción.
Lo que no se puede ver es que cada uno de estos cambios de rendimiento se origina a escala microscópica.
Millones de partículas de cemento colisionan, se atraen entre sí, se dispersan y se reorganizan continuamente durante la hidratación.
Comprender estas interacciones microscópicas es esencial para la formulación moderna de PCE.
El objetivo de un superplastificante no es meramente reducir la demanda de agua.
Su función principal es controlar cómo interactúan las partículas de cemento entre sí desde el momento en que se introduce el agua hasta que la hidratación transforma gradualmente la mezcla fresca en hormigón endurecido.
¿Por qué se flocula el cemento cuando se añade agua?
El cemento seco parece un polvo fino compuesto de partículas individuales.
Sin embargo, una vez que se añade agua, esas partículas no permanecen separadas de manera uniforme.
En cambio, rápidamente comienzan a formar aglomerados conocidos como flóculos.
Varios mecanismos contribuyen a este comportamiento.
Las fuerzas electrostáticas atractivas acercan las partículas vecinas.
Los productos de hidratación comienzan a formarse en las superficies de las partículas casi inmediatamente.
Las partículas muy finas puentean partículas más grandes.
La rugosidad superficial aumenta el entrelazamiento mecánico.
El resultado es una red en constante cambio de partículas de cemento aglomeradas.
Dentro de estos flóculos, una cantidad considerable de agua queda físicamente atrapada.
El agua atrapada en los flóculos contribuye poco a la trabajabilidad porque ya no puede lubricar la mezcla.
Los diseños de mezcla requieren entonces agua adicional simplemente para mantener un flujo aceptable.
Sin un dispersante eficaz, gran parte del agua disponible se utiliza de manera ineficiente.
Por qué la repulsión electrostática por sí sola ya no es suficiente
Las generaciones anteriores de superplastificantes se basaban predominantemente en la repulsión electrostática.
Después de la adsorción en las partículas de cemento, los grupos funcionales cargados negativamente aumentaban el potencial eléctrico alrededor de cada partícula.
Las partículas que llevan cargas similares se repelían naturalmente entre sí.
Durante muchos años, este mecanismo resultó altamente exitoso.
La tecnología moderna del hormigón ahora impone mayores exigencias a la dispersión.
Las mezclas actuales contienen frecuentemente:
- Materiales cementantes suplementarios (SCM)
- Fillers de piedra caliza
- Humo de sílice
- Cenizas volantes
- Escoria granulada de alto horno molida
- Arcillas calcinadas
- Aditivos modificadores de viscosidad
- Áridos reciclados
Cada componente influye de manera diferente en las interacciones entre partículas.
La repulsión electrostática por sí sola a menudo es insuficiente para mantener la dispersión a largo plazo bajo estas condiciones cada vez más complejas.
El desarrollo de polímeros PCE en forma de peine introdujo un segundo mecanismo que cambió fundamentalmente la tecnología de aditivos.

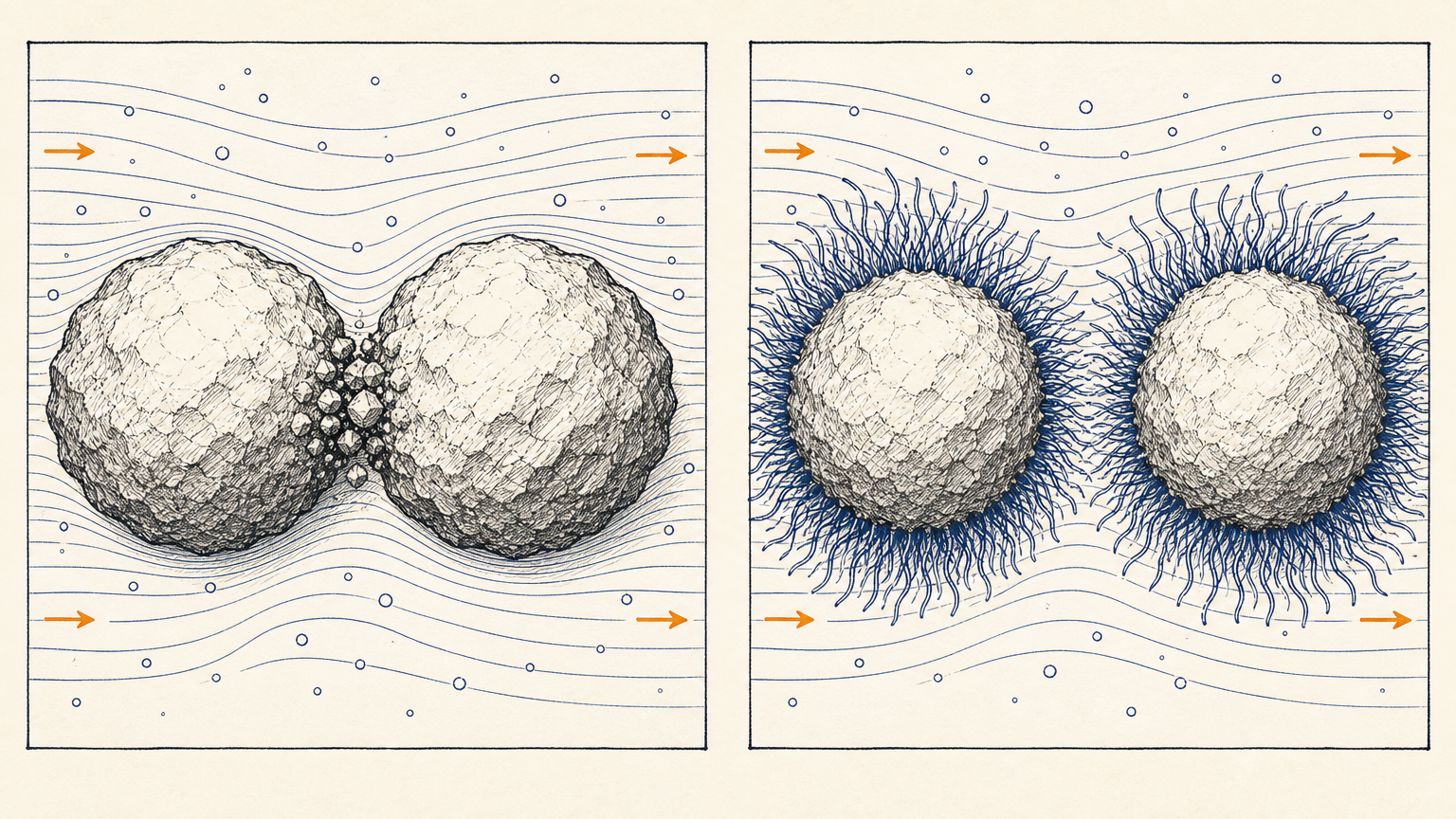

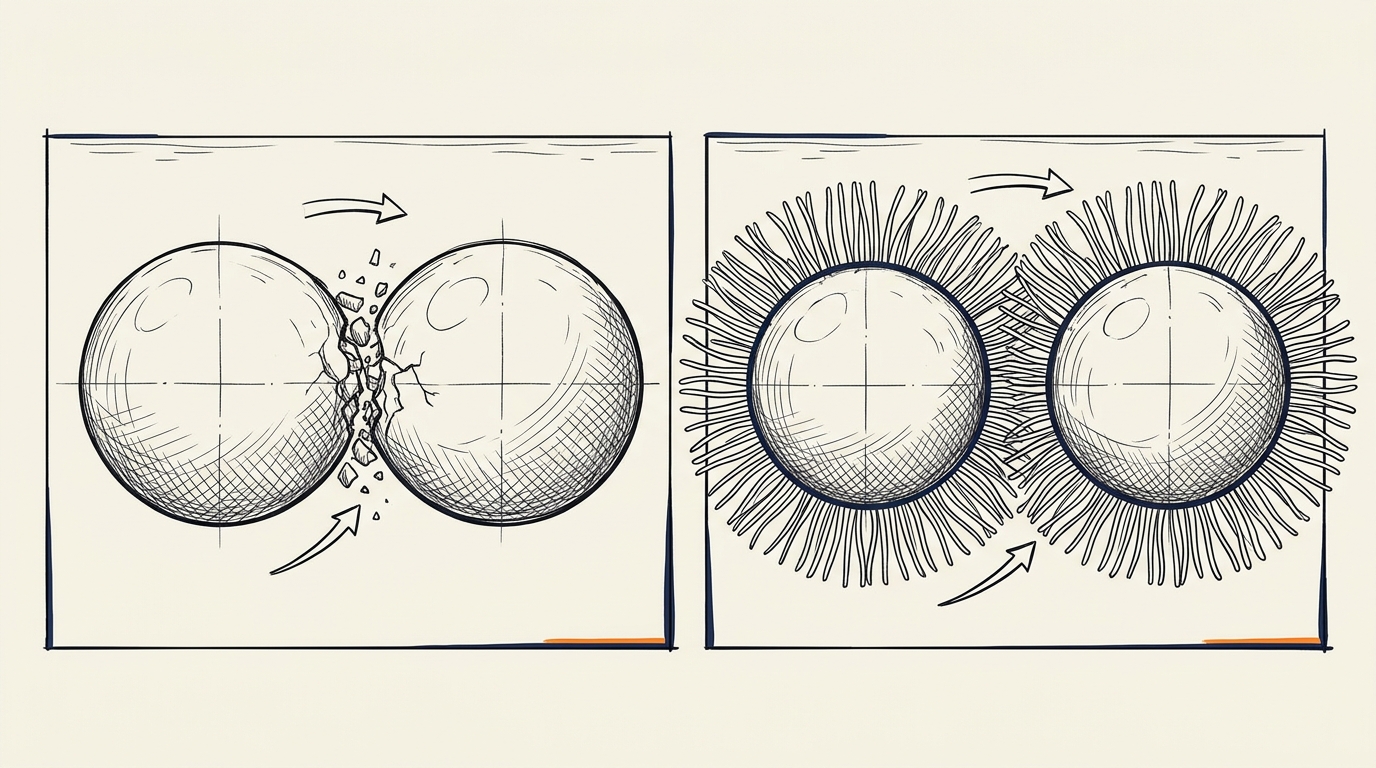

Cómo el impedimento estérico mantiene separadas las partículas de cemento
A diferencia de los dispersantes anteriores, las moléculas de PCE no dependen exclusivamente de la carga eléctrica.
Una vez adsorbidas en la superficie del cemento, sus largas cadenas laterales de poliéter se extienden hacia afuera en la solución de poros circundante.
Estas cadenas flexibles ocupan espacio físico alrededor de cada partícula de cemento.
A medida que las partículas vecinas se acercan, las cadenas laterales comienzan a superponerse.
Esta superposición crea una penalización energética que resiste un mayor acercamiento.
En lugar de permitir que las partículas entren en contacto directo, el polímero establece una capa protectora microscópica alrededor de cada grano de cemento.
El proceso se asemeja a árboles densamente plantados cuyas ramas impiden que los troncos vecinos se toquen.
No existe una barrera rígida.
En cambio, las ramas simplemente ocupan suficiente espacio para que el contacto directo sea cada vez más difícil.
Este fenómeno se conoce como impedimento estérico.
A diferencia de la repulsión electrostática, la estabilización estérica sigue siendo efectiva cuando cambia la fuerza iónica de la solución de poros.
Por esta razón, el impedimento estérico se ha convertido en la característica definitoria de los superplastificantes modernos de policarboxilato.
¿Una adsorción más fuerte significa una mejor dispersión?
Un malentendido importante aparece ocasionalmente en las discusiones técnicas.
Algunos asumen que una adsorción más fuerte conduce automáticamente a un mejor rendimiento del concreto.
La relación es más matizada.
La adsorción simplemente ancla el polímero a la superficie del cemento.
Sin una adsorción adecuada, el polímero no puede realizar su función dispersante.
Una adsorción excesiva no siempre es deseable.
Si la adsorción ocurre demasiado rápido o con demasiada fuerza, las moléculas del polímero pueden concentrarse en partículas seleccionadas mientras dejan otras insuficientemente protegidas.
Por el contrario, una adsorción débil puede reducir la eficiencia general de dispersión.
El objetivo es, por tanto, una adsorción controlada en lugar de una adsorción máxima.
Un diseño molecular exitoso equilibra:
- Tasa de adsorción
- Cobertura superficial
- Extensión de las cadenas laterales
- Movilidad del polímero
- Comportamiento de desorción durante la hidratación
Este equilibrio varía según la química del cemento, la disponibilidad de sulfatos y la composición de la solución de poros circundante.
Cómo la geometría de las cadenas laterales cambia la dispersión
La eficiencia del impedimento estérico depende en gran medida de la geometría del propio polímero.
Cadenas laterales más largas crean una capa estérica más gruesa, y una mayor densidad de injerto coloca más de ellas en la superficie.
La flexibilidad de la cadena principal decide entonces qué tan bien se adapta el polímero a una partícula irregular, y la distribución del peso molecular decide qué tan uniformemente se expresa todo esto en la población de polímeros.
Esas variables son la razón por la cual los polímeros construidos a partir de diferentes macromonómeros, como HPEG 2400 y TPEG 2400, se dispersan de manera diferente incluso a la misma dosis.
La longitud de la cadena en particular es una compensación más que una mejora, y los costos de producción y consistencia que conlleva se abordan en cuánto cuesta una cadena lateral más larga.
Qué cambia cuando el cemento no es Portland ordinario
Un superplastificante se diseña para un cemento, no en abstracto. La reducción de carbono está moviendo el concreto fuera del Portland ordinario más rápido de lo que la mayoría de las formulaciones fueron construidas para seguir.
Los aglomerantes que ocupan su lugar se hidratan en diferentes cronogramas y presentan una química superficial diferente:
- Cemento Portland con piedra caliza (PLC)
- Cemento de arcilla calcinada con piedra caliza (LC³)
- Cemento de alto volumen de escoria
- Aglomerantes ricos en cenizas volantes
- Materiales activados alcalinamente
La adsorción es donde eso aparece primero, y la dosis es donde una planta lo nota.
Cinco variables del lado del cemento causan la mayor parte del daño: contenido de C₃A, equilibrio de sulfatos, finura, contenido de álcalis y qué materiales suplementarios están presentes. Dos plantas que usan el mismo PCE pueden reportar diferente reducción de agua y retención de asentamiento mientras siguen procedimientos idénticos.
Un productor europeo encontró exactamente esta forma. Una formulación mantuvo el asentamiento maravillosamente en cemento de producción local y perdió trabajabilidad una vez que el mismo producto se usó en mercados vecinos, y la causa se rastreó hasta el equilibrio de yeso que alteraba la adsorción durante la hidratación temprana.
Los ingenieros no rediseñaron ese polímero. Ampliaron su ventana de compatibilidad hasta que funcionó en varias químicas regionales, que es el movimiento más económico en casi todos los casos.
La consecuencia práctica para cualquiera que envíe productos a un mercado de cemento mezclado es recalificar con el aglomerante que el cliente realmente usa, no con el cemento de referencia contra el cual se construyó la formulación.
Ampliar una ventana de compatibilidad es un trabajo realizado dentro de una arquitectura que el macromonómero ya estableció. Una plataforma de retención de asentamiento como EPEG 3000 comienza con una geometría de cadena lateral diferente a la de una HPEG, por lo que el rango que un formulador puede alcanzar sin un rediseño se decidió en el monómero.
Qué arquitectura está usando una planta es una cuestión de certificación, resuelta por el valor de hidroxilo y la retención de dobles enlaces antes del primer lote de prueba.

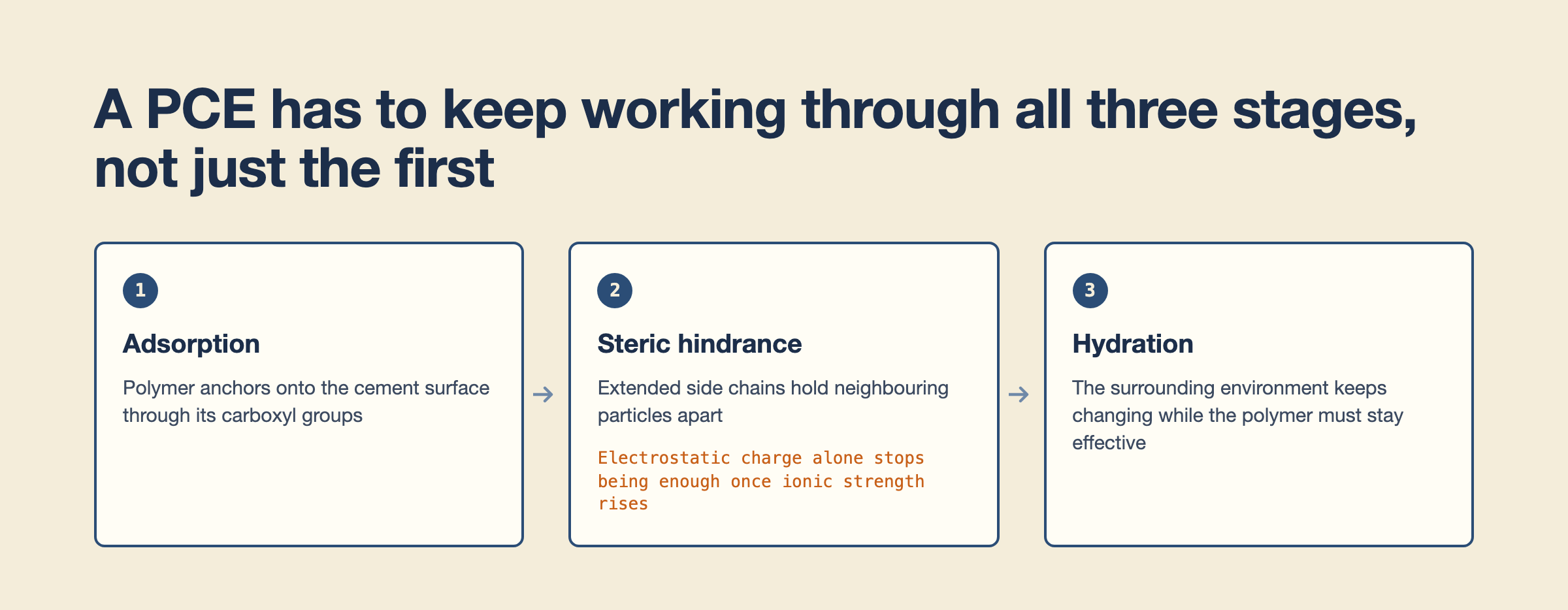

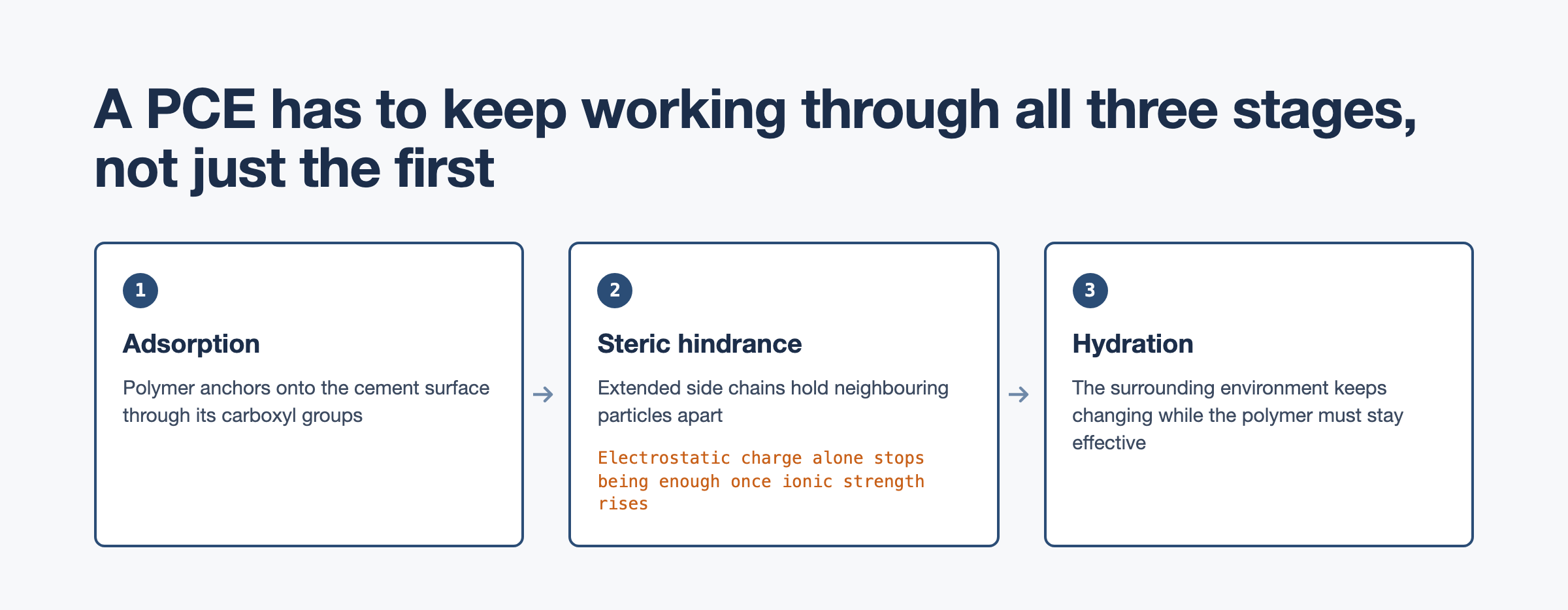

Las tres etapas que un PCE debe atravesar
Tres procesos secuenciales determinan el rendimiento del concreto fresco.
La adsorción ancla el polímero a la superficie del cemento.
El impedimento estérico mantiene la separación de las partículas.
La hidratación modifica continuamente el entorno en el que el polímero debe funcionar.
Una formulación de PCE exitosa debe, por lo tanto, permanecer efectiva a lo largo de las tres etapas en lugar de optimizar solo la primera.
Comprender esta secuencia desplaza el desarrollo de formulaciones desde la maximización de parámetros individuales de laboratorio hacia el diseño de sistemas moleculares que resistan en condiciones reales de construcción.
De qué está hecho un polímero PCE de tipo peine
Los superplastificantes modernos de policarboxilato a menudo se describen como polímeros de tipo peine.
La descripción es más que una ilustración conveniente.
Explica por qué la arquitectura molecular tiene una influencia tan profunda en el rendimiento del concreto.
La cadena principal del polímero se ancla a la superficie de las partículas de cemento mediante grupos funcionales carboxilo.
Unidas a esta cadena principal hay numerosas cadenas laterales de poliéter que se extienden hacia afuera en la fase acuosa circundante.
Estas cadenas laterales crean una separación física entre partículas de cemento adyacentes. Las partículas separadas floculan menos y se dispersan de manera más uniforme.
La efectividad de este mecanismo no depende simplemente de la presencia de cadenas laterales, sino de cómo están distribuidas a lo largo del polímero.
Varias características arquitectónicas se vuelven importantes:
- Densidad de cadenas laterales
- Longitud de la cadena lateral
- Espaciado entre puntos de injerto
- Flexibilidad del esqueleto
- Distribución general del peso molecular
Cambiar cualquiera de estas variables influye en la configuración espacial de todo el polímero.
Modificar el macromonómero de poliéter cambia el comportamiento del PCE terminado de maneras que se extienden más allá de las mediciones de laboratorio.
Lo que Esto Significa en la Práctica
La pregunta útil sobre un PCE no es cuánta agua elimina de un diseño de mezcla. Es cómo se comporta el sistema de partículas desde los primeros minutos de mezclado hasta la colocación.
La adsorción solo ancla el polímero a la superficie del cemento. El impedimento estérico es lo que mantiene las partículas separadas, y la hidratación sigue cambiando las condiciones superficiales de las que ambos dependen.
Un polímero que funciona en la primera etapa y se desvanece en la tercera se verá fuerte en pruebas de pasta y decepcionará en el sitio.
La arquitectura establecida en la etapa del macromonómero, por lo tanto, gobierna todo lo posterior. La longitud de las cadenas laterales, la densidad de injerto y la flexibilidad de la cadena principal se fijan mucho antes de que se mezcle el primer lote, y ningún ajuste de dosis en la planta de dosificación recupera lo que la molécula nunca fue diseñada para hacer.
