El 2400 en HPEG 2400 es una cifra nominal, no una medición. La línea que fija la cadena lateral es el valor de hidroxilo, y en las especificaciones comerciales publicadas abarca una banda de aproximadamente 18% de ancho.
HPEG 2400 es éter polioxietilénico de alcohol metálico: un doble enlace polimerizable en la cabeza, aproximadamente 53 unidades de óxido de etileno detrás de él, enviado como escamas de color blanco a amarillento.
La dosificación, la temperatura del reactor y la sensibilidad a la arcilla en el superplastificante terminado se deciden mucho antes de que una planta de concreto vea algo.
Qué es HPEG 2400 a nivel molecular

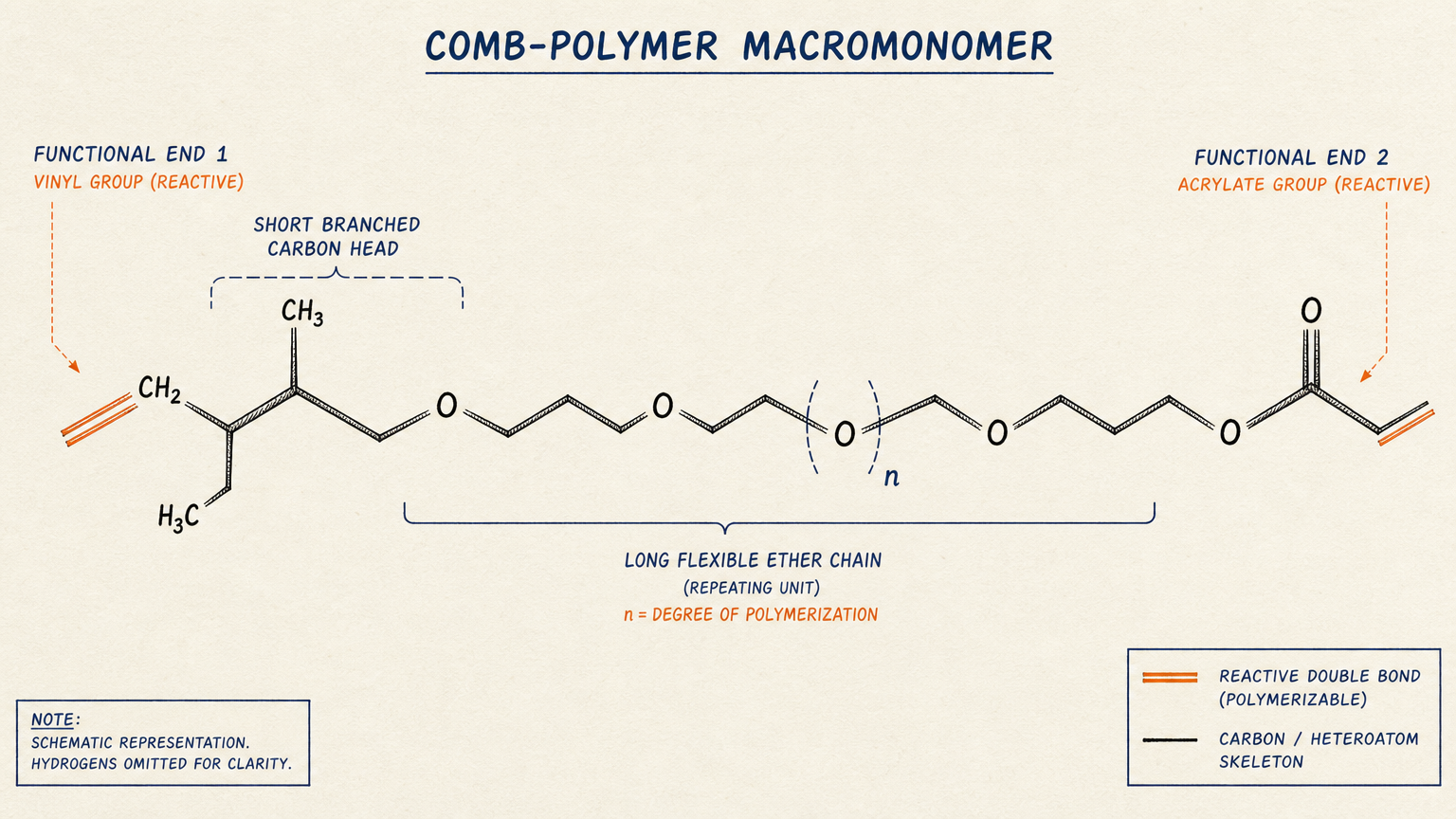

HPEG 2400 lleva un doble enlace carbono-carbono polimerizable y un hidroxilo terminal por molécula. CAS 62601-60-9, aproximadamente 53 unidades de óxido de etileno crecidas sobre un iniciador de alcohol metálico.
Grados comerciales de macromonómeros de poliéter divididos en tres familias: éster de metacrilato (MPEG), éter de isoprenilo (IPEG y TPEG) y éter de metilo, que es donde se encuentra HPEG. La revisión de Xinyi Li de 2023 llamó a HPEG-PCE la opción dominante, por efectividad de dosificación y facilidad de preparación.
El doble enlace decide cuánto macromonómero entra en la cadena principal; la cadena de óxido de etileno decide qué hace el polímero de peine terminado sobre el cemento.
Qué controlan los números de la especificación de HPEG 2400
Tres líneas en un certificado de análisis de HPEG 2400 hacen trabajo real: valor de hidroxilo, retención de doble enlace y contenido de agua. El valor de hidroxilo es el más importante, porque es la medición de peso molecular con una unidad diferente. Las ventanas a continuación provienen de la especificación publicada de HPEG de Jiahua Chem, citada porque es pública más que porque sea el grado que comprarías.
Verifícalas contra el certificado que emite tu propio canal. HPEG 2400 llega a este mercado a través de Kunlun, de PetroChina Jilin Petrochemical, y STL, de Lianyungang Petrochemical. Una ventana solo es vinculante si aparece en el documento de ese productor.
| Línea de especificación | Ventana publicada | Lote reportado | Qué establece en el PCE terminado |
|---|---|---|---|
| Valor de hidroxilo | 40 a 25.40 mg KOH/g | 23.2 | Longitud de la cadena lateral, por lo tanto densidad de injerto |
| Retención de doble enlace | 92% mínimo | 98.97% | Límite máximo de macromonómero que entra en la cadena principal |
| Contenido de agua | 60% máximo | 0.22% | Balance de agua de la carga acuosa |
Divide 56100 por el valor de hidroxilo y esa ventana se resuelve en una cadena lateral de aproximadamente 2210 a 2620 g/mol. El valor del lote de 23.2 equivale a aproximadamente 2418.
Así que dos lotes ambos etiquetados como HPEG 2400 pueden diferir en alrededor de 400 g/mol de cadena lateral y ambos estar dentro de la misma especificación. Una ventana de especificación de HPEG 2400 citada en mg KOH/g vale más que un nombre de grado, y el certificado del lote vale más que la ventana.
Alargar la cadena lateral no es la mejora obvia que parece. La revisión de Xinyi Li encontró tres posiciones incompatibles en la literatura: la longitud ayuda a la dispersión, la perjudica, o no existe una conexión clara. Ese desacuerdo es por lo que un formulador prueba un macromonómero en lugar de calcularlo.
Cómo copolimeriza HPEG 2400 con ácido acrílico
HPEG 2400 copolimeriza con ácido acrílico mediante polimerización radicalaria acuosa, con el doble enlace de metilo como restricción. La insaturación alílica y metálica es comparativamente poco reactiva en la propagación radicalaria, por lo que la ruta convencional opera a 60 a 90 °C simplemente para lograr que el macromonómero reaccione.
El ácido acrílico y el macromonómero también tienen relaciones de reactividad desiguales. La producción opera en modo semi-continuo con un perfil de adición dosificada, porque la velocidad de goteo es lo que fuerza la incorporación del macromonómero.

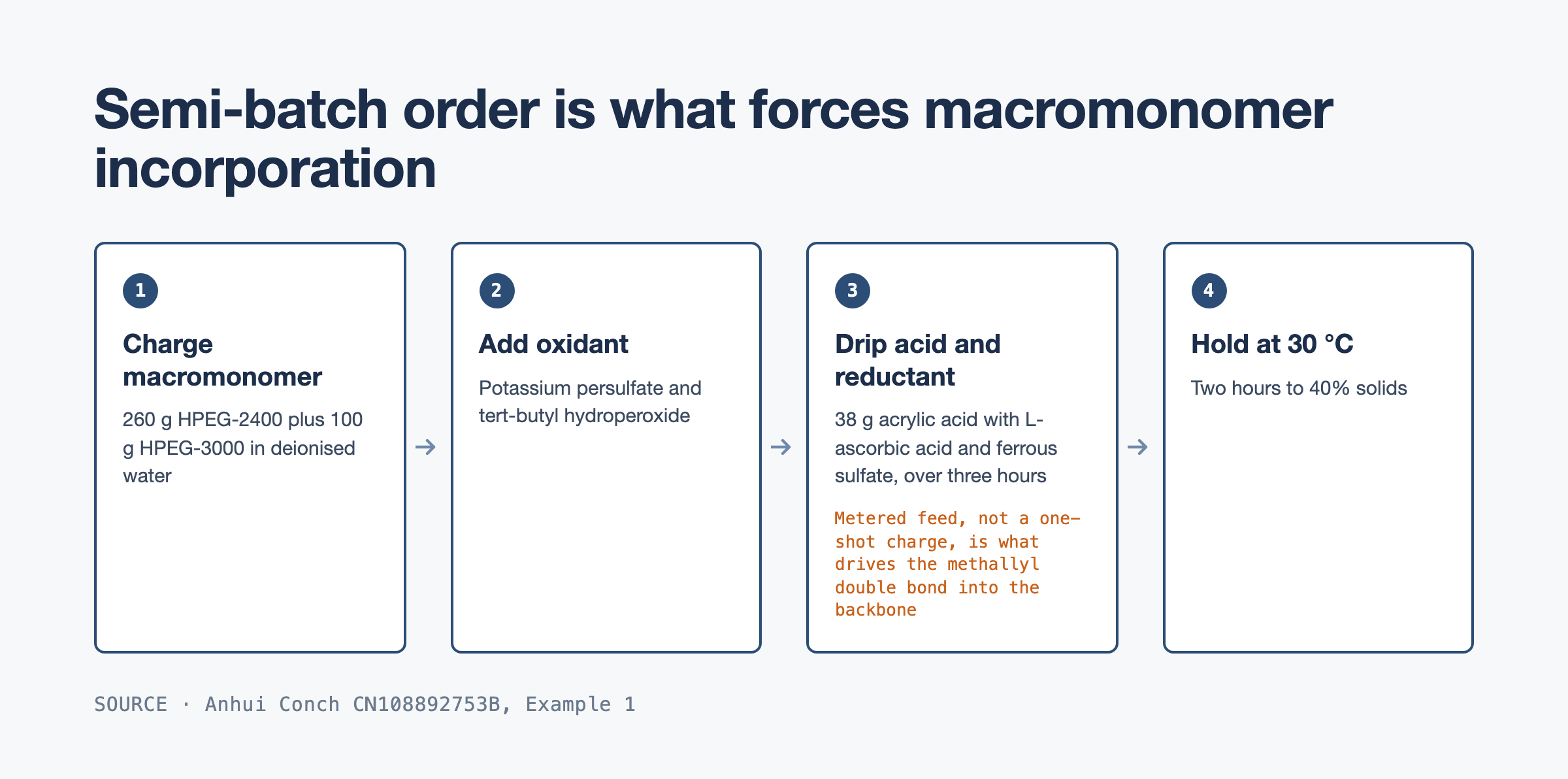

La temperatura del reactor es una decisión del iniciador, no una propiedad del monómero que compras. La patente concedida de Anhui Conch CN108892753B opera HPEG-2400 a 30 °C con un par redox: persulfato de potasio y hidroperóxido de terc-butilo contra ácido L-ascórbico y sulfato ferroso.
Su primer ejemplo carga 260 g de HPEG-2400 y 100 g de HPEG-3000 contra 38 g de ácido acrílico, goteado durante tres horas. La reacción luego corre dos horas a 30 °C hasta 40% de sólidos.
Esa relación de poliéter a ácido, cercana a 10:1 en masa, es la parte para llevar a tu propia receta.
El par redox compró la baja temperatura, no un goteo más corto.
HPEG 2400 frente a macromonómeros TPEG y EPEG
A igual peso molecular nominal, HPEG necesitó la mayor dosificación de los tres. Ke y colaboradores en KZJ New Materials mantuvieron constantes las condiciones de síntesis en 2023 y ajustaron la dosificación hasta que cada sistema alcanzó un asentamiento igualado de 165 a 170 mm.
| Macromonómero | Dosificación (%) | Asentamiento (mm) | 1 día (MPa) | 7 días (MPa) | 28 días (MPa) |
|---|---|---|---|---|---|
| HPEG-2400 | 0.53 | 165 | 16.8 | 33.9 | 50.0 |
| TPEG-2400 | 0.48 | 170 | 17.0 | 33.6 | 51.7 |
| EPEG-2400 | 0.43 | 170 | 18.2 | 35.6 | 52.2 |
Aproximadamente 23% más de HPEG que de EPEG compró la misma trabajabilidad, probado según GB 8076-2008 en un cemento P·O 42.5. La lectura del propio artículo fue que EPEG tiene mayor actividad de polimerización que TPEG y HPEG.
La revisión de Xinyi Li apuntó en la otra dirección, con IPEG y TPEG dispersando más débilmente que HPEG y compensando con retención de asentamiento. Los números de Ke provienen de un solo paso de cribado dentro de una única formulación redox de resistencia temprana, por lo que ningún resultado resuelve el caso general.
No sustituyas TPEG 2400 por HPEG a igual peso molecular sin recalificar la dosificación. La química de éter vinílico detrás de EPEG 3000 es una decisión separada, porque es lo que hace práctico formular por debajo de 25 °C.
Dónde se utiliza el superplastificante basado en HPEG
El PCE basado en HPEG se utiliza en hormigón estructural prefabricado, de mezcla lista y de alta resistencia como reductor de agua de alto rango. La norma ASTM C494 define esa clase en América del Norte; EN 934-2 es la contraparte europea.
Los tipos F y G deben reducir el contenido de agua en al menos 12%, frente al 5% para los reductores de agua tipo A, D y E. La Asociación Nacional de Hormigón Prefabricado sitúa el límite superior práctico por encima del 30% respecto a una mezcla de control.
Así que las cifras del 30% al 35% con las que se comercializa el PCE basado en HPEG se sitúan en dos o tres veces el mínimo del tipo F, como una afirmación de clase más que una específica de HPEG.
La arena manufacturada es donde un PCE tipo HPEG se vuelve costoso. Él y sus colegas modelaron las cadenas laterales del PCE contra la montmorillonita cálcica utilizando teoría funcional de la densidad en 2024.
Las cadenas laterales de HPEG aún se adsorbían favorablemente sobre la arcilla con grados de polimerización de 10 y superiores. Los tipos APEG e IPEG estudiados perdieron esa afinidad en el mismo rango.
Debido a que el polímero prefiere la arcilla sobre los productos de hidratación, la dosis desaparece antes de que disperse nada. Alargar la cadena lateral no saca a un PCE tipo HPEG de eso, por lo que el agregado con alto contenido de finos sigue siendo un problema que el grado de macromonómero no resolverá.
Lo que Esto Significa en la Práctica
Especifique HPEG 2400 por valor de hidroxilo y retención de doble enlace, luego califique el lote en su propio reactor. El nombre del grado no lleva ningún número.
El macromonómero es la mitad más barata de la decisión. El sistema iniciador y el perfil de adición mueven la dosis más que cambiar metaililo por isoprenilo.
La pregunta honesta en una orden de compra no es si HPEG supera a TPEG. Es si su reactor obtiene el 98% de los dobles enlaces que pagó en la cadena principal.
