Una tapa dispensadora de ajuste a presión, un contenedor en contacto con solventes y una carcasa pintada son tres decisiones de material diferentes, y solo una va al ABS. La reputación de que el ABS es el mejor plástico de ingeniería se mantiene hasta que una pieza tiene que flexionarse repetidamente o estar en un solvente.
El PP y el ABS se sitúan en lados opuestos de las propiedades que deciden la mayoría de los trabajos de moldeo: acabado, contacto químico, fatiga de bisagra y peso. La regla general habitual colapsa eso en “ABS es premium, PP es barato” y dirige a las personas al ABS por reflejo.
Ese reflejo es incorrecto tantas veces como es correcto. El ABS gana su prima en una superficie pintada o chapada limpia, respaldada por una mayor rigidez. En el momento en que el requisito principal es un solvente, una bisagra viva o un peso bajo, el polipropileno (PP) es la opción correcta, no el compromiso presupuestario.

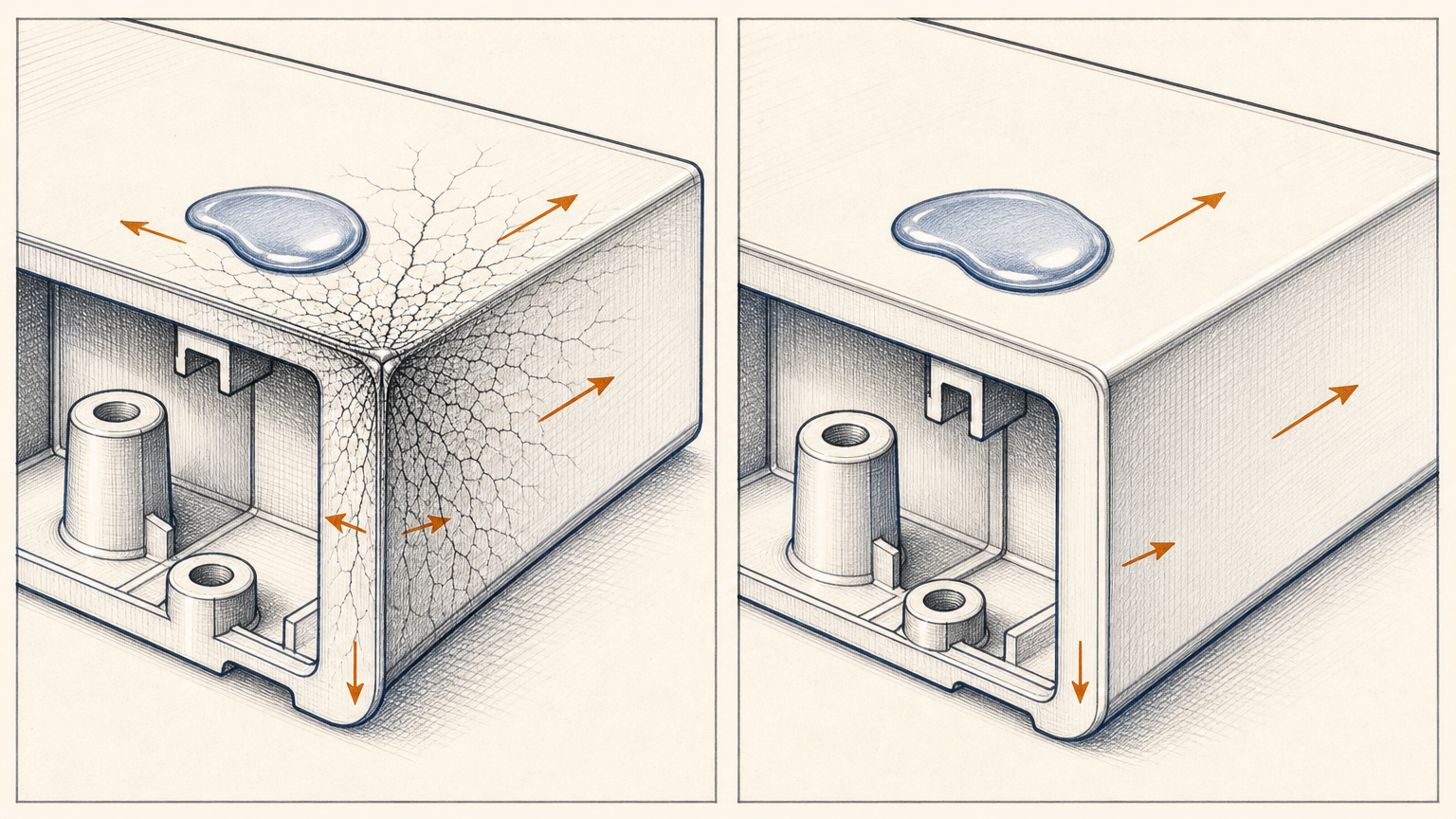

Cuál Resiste Solventes, PP o ABS
El PP resiste los ácidos, bases, alcoholes e hidrocarburos alifáticos que agrietan el ABS, por lo que una pieza en contacto químico pertenece al PP. El ABS se sitúa en la banda media a alta para el agrietamiento por tensión ambiental (ESC) y es atacado por cetonas como la acetona y la MEK, ésteres y solventes aromáticos.
El modo de falla no es un ataque químico simple. El ESC es sinérgico: tensión interna moldeada más un agente químico que plastifica las cadenas en la punta de una grieta y reduce la barrera para una fisura.
Por lo tanto, una carcasa de ABS bajo tensión de moldeo residual puede fallar con una limpieza con solvente “suave” que nunca toca una probeta sin tensión. El PP se mantiene aproximadamente en un rango de pH 2 a 12 (ASTM D1693).
Trato esto como casi binario. Si la pieza ve solventes de limpieza, combustibles o aceites de fragancia, el ABS es la opción más riesgosa independientemente de su número de resistencia al impacto. Un copolímero de impacto de PP como K8003 responde al servicio cuando la pieza también recibe golpes.

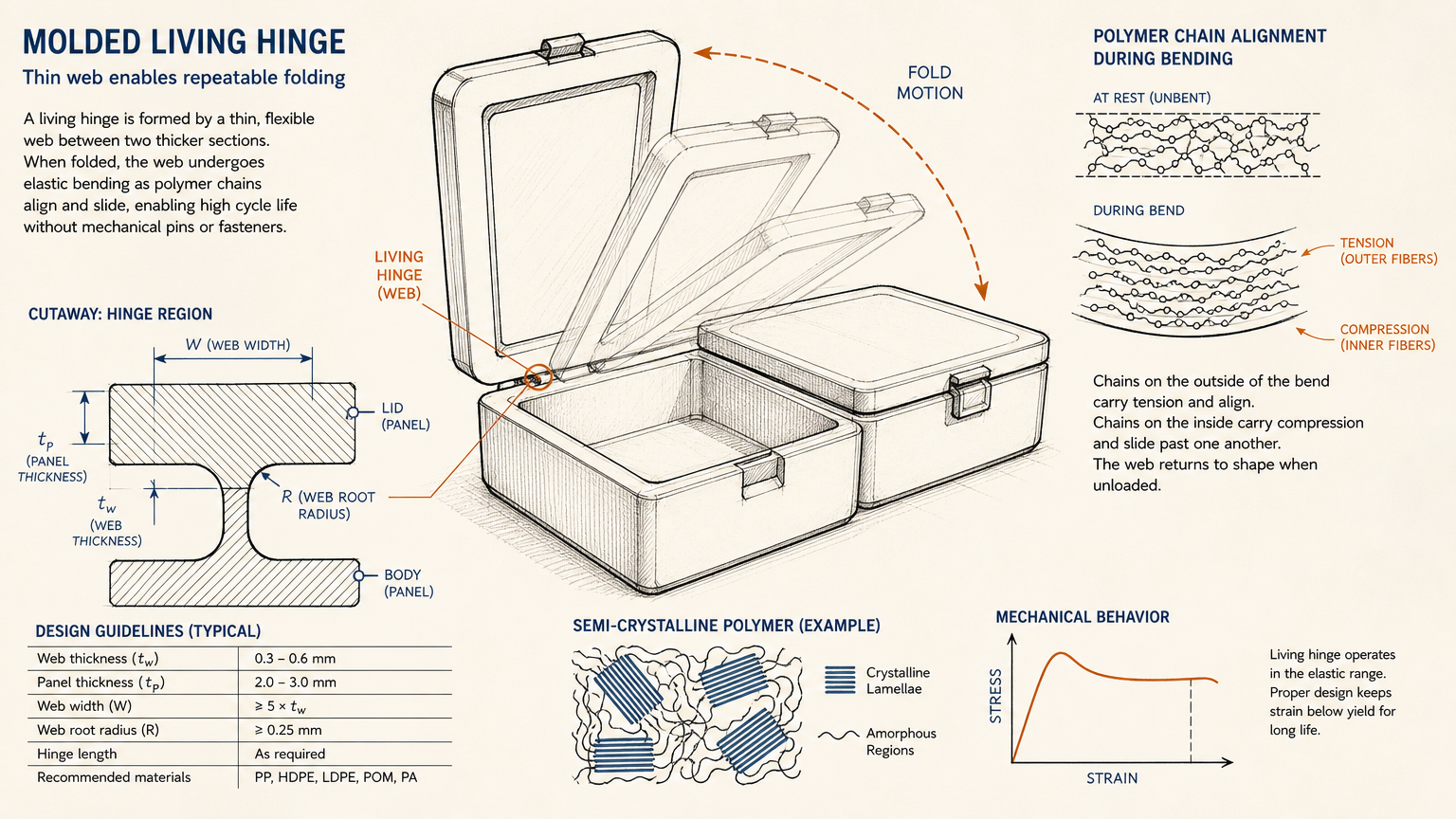

Por Qué el ABS No Puede Hacer una Bisagra Viva
Una bisagra viva de copolímero de PP sobrevive más de 1,000,000 de ciclos de apertura y cierre; el ABS se fractura en el primer o segundo pliegue y no puede hacer una en absoluto. Esta es la diferencia binaria más clara en la comparación, y el hecho que la mayoría de los razonamientos de “ABS es más resistente” pasan por alto.
El mecanismo es estructural. El PP es semicristalino, por lo que sus cadenas se reorientan bajo la tensión del pliegue y la red delgada se endurece por deformación en una bisagra duradera. El ABS es amorfo; sus cadenas no pueden realinearse de esa manera, por lo que la red se agrieta en el primer pliegue.
La regla de diseño vale la pena tenerla en cuenta: mantenga la red de flexión entre 0.25–0.5 mm con ±0.05 mm y mantenga la deformación máxima de la fibra exterior por debajo de aproximadamente 40% (εmax = t / (2R + t)). Por encima de eso, la vida de la bisagra cae de más de un millón de ciclos a 10,000–50,000.
Use copolímero de PP, no homopolímero, y reduzca la capacidad para el frío, ya que el PP pierde aproximadamente la mitad de su vida de flexión por cada 20 °C por debajo de la temperatura ambiente.
Esto también es por qué “ABS es más resistente” es engañoso. El ABS gana en el ensayo de impacto Izod con entalla (aproximadamente 200–500 J/m frente a los 20–100 del PP, ASTM D256) en un solo golpe fuerte, por lo que un soporte rígido que recibe el golpe fuerte ocasional pertenece a un grado de alto impacto de ABS como HI-10.
Una pieza que se flexiona repetidamente se rige por la resistencia a la fatiga, donde gana el copolímero de impacto de PP. Cambie a un eje de rigidez, fluencia y desgaste como acetal versus PP y la respuesta cambia de nuevo.
Cuando la Menor Densidad del PP Invierte el Cálculo de Costos
El PP produce aproximadamente 13–15% más piezas por kilogramo que el ABS, lo que puede revertir una comparación de costos que parecía resuelta en la cotización por kg. El PP tiene aproximadamente 0.90–0.92 g/cm³ frente al ABS de 1.03–1.07 (ASTM D792).
El costo de resina por pieza escala con el volumen de la pieza multiplicado por la densidad, no con el precio por kilo destacado, por lo que una cotización de ABS que parece competitiva por kilogramo aún compra menos piezas de la misma masa.
El PP generalmente tiene un precio por kg más bajo además de eso, y aproximadamente 10–15% menos energía de procesamiento de fusión. Su densidad es un factor de decisión disfrazado de nota al pie, uno que también reduce la masa enviada en una pieza de mano.
Donde el ABS Gana Su Prima
El ABS se pinta y se galvaniza hasta un acabado Clase A sin el tratamiento de superficie que exige el PP, y ese es su borde genuino y decisivo. El PP tiene aproximadamente 29–31 dina/cm de energía superficial sin tratar, mientras que una pintura, tinta o adhesivo necesita alrededor de 36–42 dina/cm para adherirse.
Recubrir PP significa aumentar su energía superficial con llama, corona o plasma más una imprimación, y ese tratamiento es perecedero. El PP tratado con corona puede perder alrededor de 3 dina/cm en una semana, por lo que una pieza tratada tiene una ventana de recubrimiento que el ABS no tiene, razón por la cual el ABS es el sustrato de galvanoplastia predeterminado.
El ABS respalda el acabado con rigidez. El módulo de flexión es de aproximadamente 1800–2300 MPa frente a los 1200–1600 del PP (ASTM D790), y la absorción de agua es de 0.2–0.4% frente a menos de 0.01% del PP (ASTM D570), por lo que mantiene una tolerancia más estricta en una pieza de precisión.
Cuando lo no negociable es un bisel pintado, un adorno chapado o una carcasa rígida, el ABS es el material correcto: GP-22 cubre la mayoría de las carcasas cosméticas, con un grado de alta fluidez como GP-35 para secciones delgadas y detalladas.
Emparejando la Propiedad Principal con PP o ABS
Elija el único requisito del que la pieza depende o muere, luego léalo directamente a una resina, no promedie la hoja de especificaciones. Una pieza casi nunca necesita tanto una superficie chapada como una bisagra flexible, por lo que la regla de la propiedad única principal resuelve la mayoría de los casos límite.
| Requisito principal | PP | ABS | Va a |
|---|---|---|---|
| Contacto con solventes / químicos (ESC) | resiste ácidos, bases, solventes | agrietado por cetonas, ésteres, aromáticos | PP |
| Bisagra viva / flexión repetida | Más de 1,000,000 de ciclos (copolímero) | falla en el primer pliegue | PP |
| Peso / costo por pieza (D792) | 90–0.92 g/cm³ | 03–1.07 g/cm³ | PP |
| Impacto con entalla de un solo golpe (D256) | 20–100 J/m | 200–500 J/m | ABS |
| Rigidez (módulo de flexión, D790) | 1200–1600 MPa | 1800–2300 MPa | ABS |
| Acabado de pintura / galvanoplastia | necesita tratamiento + imprimación | Clase A sin preparación | ABS |
La división es clara: contacto con solventes, flexión y peso del lado del PP; acabado cosmético y precisión rígida del lado del ABS. La resistencia del PP a los ácidos fuertes y solventes que agrietan el ABS es la misma línea de propiedad que decide un contenedor químico frente a un adorno chapado.
Si la decisión recae en el PP, los tres grados principales de PP divida según la rigidez, claridad e impacto a baja temperatura: la siguiente decisión después de que la resina esté resuelta.
Leyendo la Decisión Basada en Una Propiedad, No en la Hoja de Datos
Encuentre la única propiedad que la pieza no puede comprometer y la resina generalmente ya está elegida. Persiga la hoja de datos general y especificará en exceso ABS en piezas que necesitaban PP por su inercia química, resistencia a la fatiga o bajo peso.
ABS mantiene su prima solo donde es decisivo: pintabilidad y enchapado limpios, o la rigidez para un alojamiento de precisión. Las propiedades que deciden los casos más difíciles son las que ninguna hoja de especificaciones imprime: ciclos de fatiga por flexión y energía superficial en dina/cm.
Esos dos números no listados resuelven una pieza de bisagra y una pieza pintada más a menudo que las columnas impresas de Izod y módulo. Lea primero la propiedad rectora, y ABS se convierte en una de dos respuestas correctas, no en la predeterminada.
