Крышка-защелка для дозатора, контейнер для контакта с растворителем и окрашенный корпус — это три разных материальных решения, и только одно из них подходит для АБС. Репутация АБС как лучшего конструкционного пластика сохраняется до тех пор, пока деталь не должна многократно изгибаться или находиться в растворителе.
ПП и АБС находятся на противоположных сторонах свойств, определяющих большинство задач литья: отделка, контакт с химикатами, усталость шарнира и вес. Обычное эмпирическое правило сводится к тому, что “АБС — премиум, ПП — дешево”, и по инерции направляет людей к АБС.
Эта инерция ошибочна так же часто, как и верна. АБС оправдывает свою премиальность чистой окрашенной или гальванизированной поверхностью, подкрепленной более высокой жесткостью. Как только основным требованием становится растворитель, гибкий шарнир или малый вес, полипропилен (ПП) является правильным выбором, а не бюджетным компромиссом.
Какой материал устойчив к растворителям: ПП или АБС
ПП устойчив к кислотам, щелочам, спиртам и алифатическим углеводородам, которые вызывают растрескивание АБС, поэтому деталь, контактирующая с химикатами, должна быть из ПП. АБС находится в средне-высоком диапазоне по стойкости к растрескиванию под напряжением (ESC) и подвержен атаке кетонов, таких как ацетон и МЭК, сложных эфиров и ароматических растворителей.
Механизм отказа — это не просто химическая атака. ESC — синергетический эффект: литьевое напряжение плюс химический агент, который пластифицирует цепи в вершине трещины и снижает барьер для образования микротрещин.
Таким образом, корпус из АБС, находящийся под остаточным напряжением после литья, может выйти из строя при “мягкой” протирке растворителем, который никогда не воздействует на ненапряженный образец. ПП сохраняет стабильность в диапазоне примерно pH 2–12 (ASTM D1693).
Я рассматриваю это как почти бинарный выбор. Если деталь контактирует с чистящими растворителями, топливом или ароматическими маслами, АБС является более рискованным выбором, независимо от его ударной вязкости. Ударопрочный сополимер ПП, такой как K8003, отвечает требованиям, когда деталь также подвергается ударам.
Почему АБС не может сделать гибкий шарнир
Гибкий шарнир из сополимера ПП выдерживает более 1 000 000 циклов открытия-закрытия; АБС разрушается на первом или втором сгибе и вообще не может его образовать. Это самый четкий бинарный признак в сравнении, который упускается в большинстве рассуждений о том, что “АБС прочнее”.

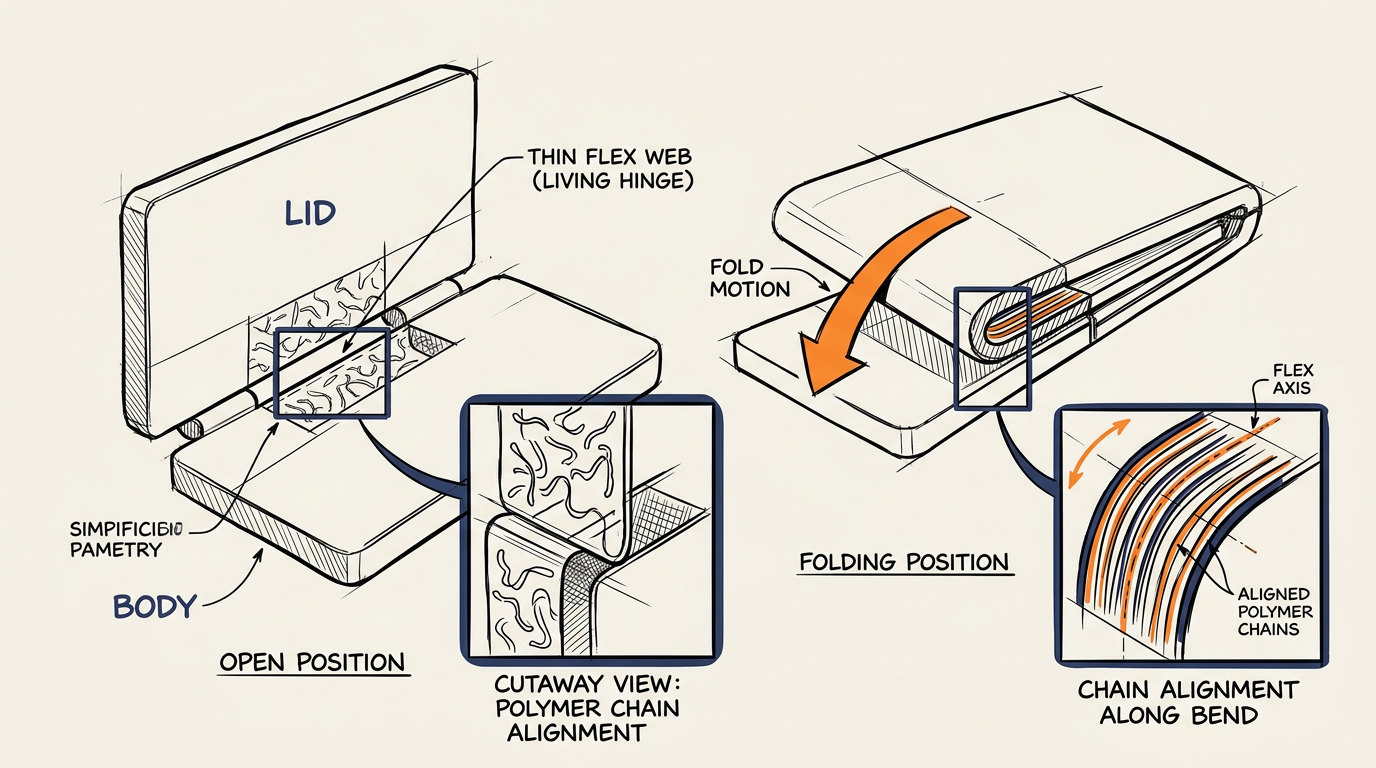

Механизм структурный. ПП является полукристаллическим, поэтому его цепи переориентируются под нагрузкой изгиба, и тонкая перемычка упрочняется, образуя прочный шарнир. АБС аморфен; его цепи не могут так перестраиваться, поэтому перемычка трескается при первом сгибе.
Правило проектирования стоит запомнить: толщина гибкой перемычки 0,25–0,5 мм с допуском ±0,05 мм, а максимальная деформация наружного волокна должна быть примерно ниже 40% (εmax = t / (2R + t)). Выше этого значения срок службы шарнира падает с более чем миллиона циклов до 10 000–50 000.
Используйте сополимер ПП, а не гомополимер, и делайте поправку на холод, так как ПП теряет примерно половину ресурса на изгиб на каждые 20 °C ниже комнатной температуры.
Это также причина, по которой утверждение “АБС прочнее” вводит в заблуждение. АБС выигрывает по ударной вязкости с надрезом по Изоду (около 200–500 Дж/м против 20–100 Дж/м у ПП, ASTM D256) при одном сильном ударе, поэтому жесткий кронштейн, подверженный случайным сильным ударам, должен быть из высокоударной марки АБС, такой как HI-10.
Деталь, которая многократно изгибается, подчиняется усталостной выносливости, где выигрывает ударопрочный сополимер ПП. Переход к оси жесткости, ползучести и износа, такой как ацеталь против ПП снова меняет ответ.
Когда меньшая плотность ПП меняет расчет стоимости
ПП дает примерно на 13–15% больше деталей на килограмм, чем АБС, что может перевернуть сравнение стоимости, которое казалось решенным на основе цены за кг. Плотность ПП составляет около 0,90–0,92 г/см³ против 1,03–1,07 у АБС (ASTM D792).
Стоимость смолы на деталь зависит от объема детали, умноженного на плотность, а не от указанной цены за килограмм — поэтому предложение по АБС, которое выглядит конкурентоспособным за килограмм, все равно дает меньше деталей из той же массы.
ПП обычно имеет более низкую цену за кг в дополнение к этому и примерно на 10–15% более низкое энергопотребление при переработке. Его плотность — это фактор принятия решений, замаскированный под сноску, который также снижает массу отгружаемого изделия для ручных деталей.
Где АБС оправдывает свою премиальность
АБС окрашивается и гальванизируется до отделки класса А без поверхностной обработки, которую требует ПП, и это его настоящее, решающее преимущество. ПП имеет поверхностную энергию около 29–31 дин/см без обработки, в то время как для адгезии краски, чернил или клея требуется около 36–42 дин/см.
Нанесение покрытия на ПП означает повышение его поверхностной энергии с помощью пламени, короны или плазмы плюс грунтовка — и эта обработка недолговечна. Обработанный коронным разрядом ПП может потерять около 3 дин/см в течение недели, поэтому обработанная деталь имеет временное окно для нанесения покрытия, которого нет у АБС — вот почему АБС является стандартной подложкой для гальваники.
АБС подкрепляет отделку жесткостью. Модуль упругости при изгибе составляет около 1800–2300 МПа против 1200–1600 МПа у ПП (ASTM D790), а водопоглощение — 0,2–0,4% против менее 0,01% у ПП (ASTM D570), поэтому он сохраняет более жесткие допуски на прецизионной детали.
Когда обязательным требованием является окрашенная панель, гальванизированная отделка или жесткий корпус, АБС является правильным материалом — GP-22 подходит для большинства декоративных корпусов, а высокотекучая марка, такая как GP-35, — для тонких детализированных участков.
Сопоставление основного свойства с ПП или АБС
Выберите одно требование, от которого деталь зависит, и сразу переходите к смоле — не усредняйте технический паспорт. Деталь почти никогда не требует одновременно гальванизированной поверхности и гибкого шарнира, поэтому правило одного основного свойства решает большинство пограничных случаев.
| Основное требование | PP | АБС | Goes to |
|---|---|---|---|
| Контакт с растворителем/химикатами (ESC) | устойчив к кислотам, щелочам, растворителям | растрескивается под действием кетонов, сложных эфиров, ароматики | PP |
| Living hinge / repeated flex | 1 000 000+ циклов (сополимер) | разрушается при первом сгибе | PP |
| Вес/стоимость детали (D792) | 90–0.92 g/cm³ | 03–1.07 g/cm³ | PP |
| Ударная вязкость с надрезом при одном ударе (D256) | 20–100 Дж/м | 200–500 Дж/м | АБС |
| Жесткость (модуль упругости при изгибе, D790) | 1200–1600 МПа | 1800–2300 МПа | АБС |
| Отделка краской/гальваникой | требует обработки + грунтовки | Класс А без подготовки | АБС |
Разделение четкое: контакт с растворителем, гибкость и вес — на стороне ПП; декоративная отделка и жесткая точность — на стороне АБС. Устойчивость ПП к сильным кислотам и растворителям, вызывающим растрескивание АБС — это та же линия свойств, которая определяет выбор между химическим контейнером и гальванизированной отделкой.
Если выбор падает на ПП, the three main PP grades
три основных сорта ПП разделите по жесткости, прозрачности и ударной вязкости при низких температурах — следующее решение после выбора смолы.
Принятие решения на основе одного свойства, а не технического паспорта
Найдите единственное свойство детали, которое не может быть скомпрометировано, и материал обычно уже выбран. Если же гнаться за универсальным паспортом материала, вы переопределите ABS на детали, которым нужен PP для химической инертности, усталостной прочности или малого веса.
ABS сохраняет свою премиальность только там, где он решающ — чистая окрашиваемость и гальванизация, или жесткость для прецизионного корпуса. Свойства, решающие самые сложные случаи, — это те, которые не печатаются ни в одном паспорте: циклы на изгибную усталость и поверхностная энергия в дин/см.
Эти два неучтенных числа решают судьбу шарнирной детали и окрашенной детали чаще, чем напечатанные столбцы Izod и модуля упругости. Читайте сначала по определяющему свойству, и ABS станет одним из двух правильных ответов, а не выбором по умолчанию.
