Почему одно и то же семейство смол производит молочно-белое гомополимерное ведро и почти прозрачный стаканчик для йогурта? Прозрачный полипропилен не является отдельным семейством марок. Это два решения, наложенных поверх товарного полимера: статистический сополимер в качестве базовой смолы и осветлитель — нуклеирующая добавка.
Покупатель, который указывает только “прозрачный ПП”, недостаточно точно специфицирует деталь. Как архитектура цепи, так и пакет добавок влияют на конечное значение мутности.
Почему обычный ПП выглядит мутным
Промышленный полипропилен имеет кристалличность 30-60%. Кристаллические области достаточно велики, чтобы рассеивать видимый свет, что и придает стандартной гомополимерной таре полупрозрачный или молочно-белый вид. Аморфная фракция ПП сама по себе прозрачна.

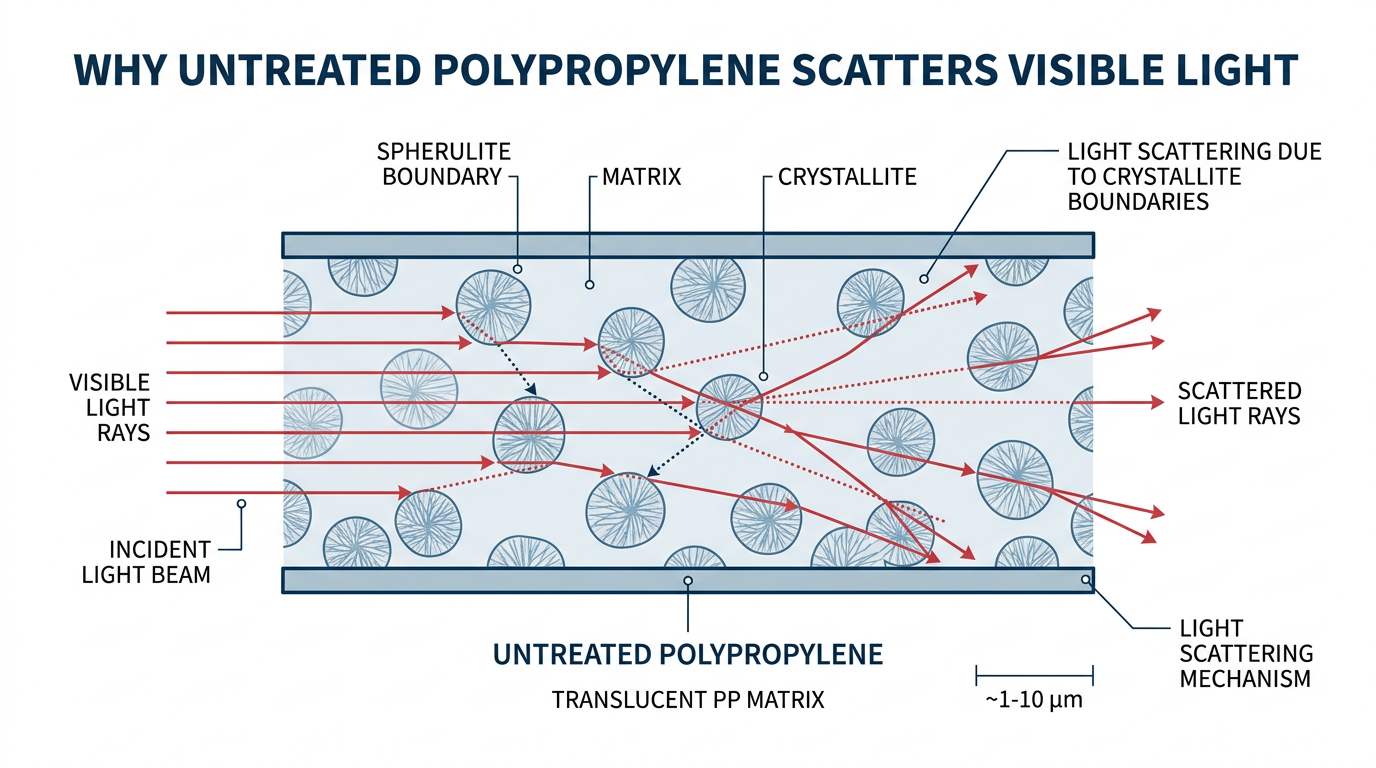

Фактическая проблема заключается в микроструктуре сферолитов, которая образуется при охлаждении ПП из расплава. Сферолиты в необработанном ПП вырастают до размера 1-10 мкм — что значительно превышает диапазон длин волн видимого света 400-700 нм. Каждый кристаллит действует как крошечная линза, отклоняющая свет от оси.
Гомополимерные марки, такие как ПП T30S или S1003, находятся на мутном конце этого диапазона. Они являются рабочими лошадками для крышек, колпачков и тканых изделий, где оптическая прозрачность не важна. Для достижения прозрачности состав прозрачного ПП должен решить две задачи одновременно: снизить общую кристалличность и уменьшить размер образующихся кристаллитов ниже порога рассеяния видимого света.
Что делает полипропилен прозрачным
Прозрачный полипропилен получается в результате комбинации статистического сополимера (RCP) в качестве базовой смолы и осветлителя на основе производных сорбита. Изменение любого из этих рычагов меняет оптический результат. Каждый рычаг выполняет свою функцию, и порядок действий важен при чтении технического паспорта переработчика.
Рычаг 1 — Базовая смола статистического сополимера
Статистическая сополимеризация вводит небольшую долю этиленовых звеньев (обычно до около 6%) вдоль пропиленовой основной цепи. Вставки этилена нарушают регулярную спираль, которую стремится образовать ПП. Это снижает кристалличность по сравнению с базовым уровнем гомополимера еще до добавления каких-либо добавок.
PetroChina Dushanzi T4401 является типичным эталонным сортом ПП-R; аналоги от Sinopec находятся в том же диапазоне ПТР. Блок-сополимер (или ударопрочный сополимер) является неправильным выбором — его каучуковая фаза фактически увеличивает непрозрачность. Вот почему ударопрочный ПП используется в корпусах батарей и автомобильных бамперах, а не в прозрачных контейнерах.
Рычаг 2 — Осветлитель (нуклеирующая добавка)

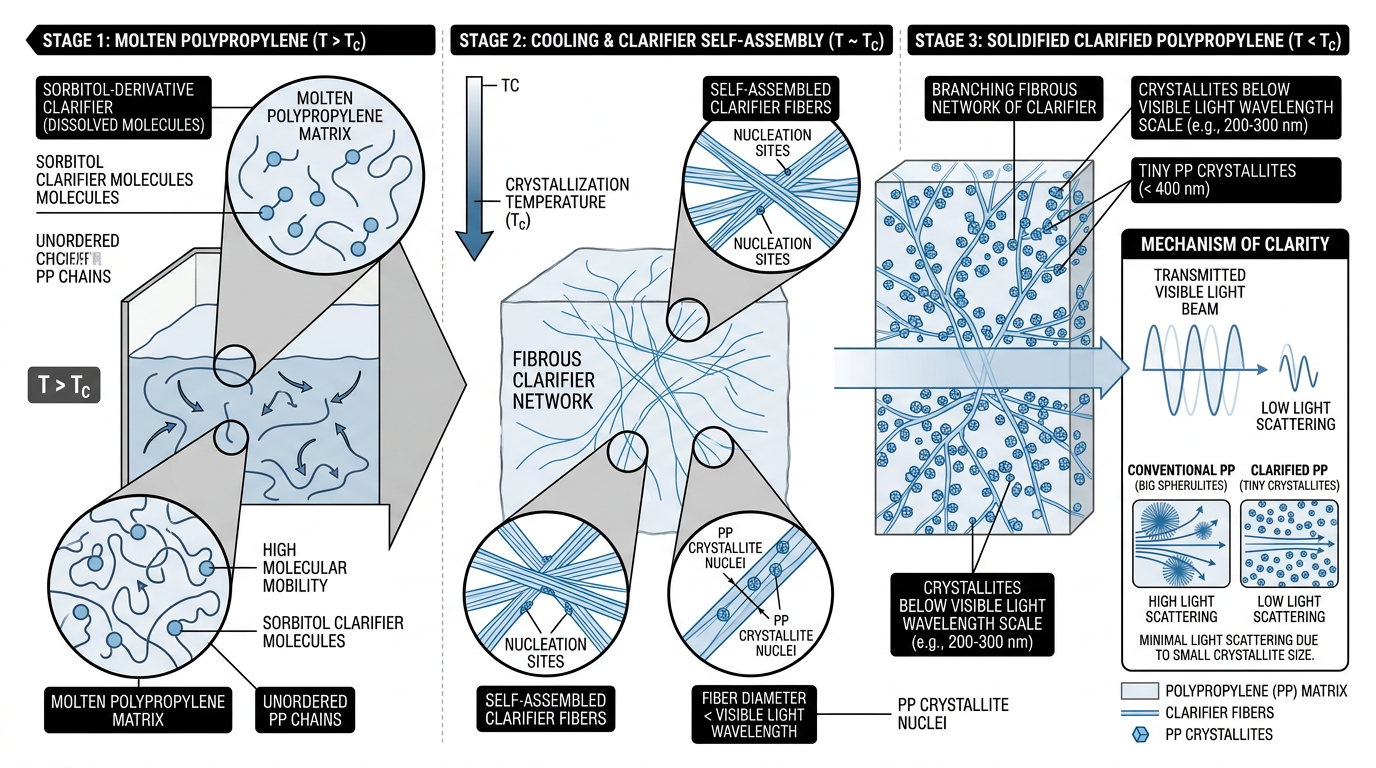

Осветлитель растворяется в расплавленном ПП во время компаундирования и выпадает в осадок при охлаждении. Он образует плотную фибриллярную сеть зародышей кристаллизации. Эта сеть заставляет кристаллизацию начинаться одновременно во многих точках, вместо роста нескольких крупных сферолитов.
Образующиеся кристаллиты оказываются меньше длины волны видимого света (400-700 нм), поэтому они больше не рассеивают его. Millad NX 8000 является каноническим осветлителем на основе производных сорбита в этом классе. Тот же механизм применим ко всем осветлителям этого химического семейства.
Что дают два рычага
Тестовая пластина толщиной 2 мм из статистического ПП с осветлителем класса Millad NX 8000 показывает мутность около 7%. Пластина толщиной 1 мм из того же компаунда показывает мутность около 2%. Толщина стенки является мультипликатором — чем тоньше деталь, тем ближе к стеклянной прозрачности выглядит одна и та же комбинация смолы и пакета добавок.
Где осветленный ПП находится на оптическом спектре
Осветленный ПП более прозрачен, чем натуральный ПП, и более мутен, чем ПЭТ или полистирол. Он выигрывает в тех областях применения, куда ни один из этих двух материалов не может попасть.
ПЭТ является стеклянно-прозрачным при обычной толщине стенок. Полистирол прозрачен и жестк, но хрупок и имеет низкую Tg. Осветленный ПП жертвует некоторой прозрачностью в обмен на два свойства, которых нет у альтернатив: он выдерживает автоклавирование при 121°C и выше без размягчения и переносит горячий розлив до примерно 98°C (208°F).
Вот почему статистический сополимер ПП с осветлителем используется в шприцах, компонентах для внутривенных вливаний, корпусах диагностических устройств и контейнерах для горячего розлива пищевых продуктов. ПЭТ не может попасть в эти области, так как деформируется при температуре розлива. Полистирол не может попасть, так как трескается.
Эффект толщины стенки важен при проектировании изделия. Контейнер для еды на вынос, отформованный со стенками толщиной 0,3 мм из осветленного ПП, с первого взгляда кажется почти прозрачным. 2-мм банка из того же компаунда выглядит заметно мутной рядом с аналогом из ПЭТ.
Смола между этими двумя деталями не изменилась — изменилась длина оптического пути. Покупатели, которые предполагают, что “осветленный” означает “стеклянно-прозрачный, как ПЭТ”, как правило, разочаровываются, когда приходит образец со стандартной стенкой. Правильным ориентиром является “достаточно прозрачный, чтобы разглядеть детали продукта через стенку”, а не “неотличимый от ПЭТ”.
Прозрачный сорт RCP — это одна ниша в более широком полипропиленовых смол каталоге, отличная от ниш гомополимера и ударопрочного сополимера в том же семействе.
Где большинство спецификаций недостаточно точны
Ловушка в спецификации прозрачного ПП заключается в том, чтобы рассматривать название марки как полный ответ. Название марки охватывает Рычаг 1 — базовый статистический сополимер. Оно ничего не говорит о Рычаге 2, пакете осветляющих добавок, который переработчик или компаундер контролирует отдельно.
Две детали, отформованные из одной и той же марки RCP, могут иметь совершенно разные значения мутности. Разница зависит от того, является ли осветлитель класса Millad NX 8000, сорбитом более раннего поколения или отсутствует вовсе.
Когда вы специфицируете деталь из прозрачного ПП, попросите переработчика указать как базовую марку, так и систему добавок. Попросите тестовую пластину при фактической толщине стенки. Сертификат анализа (COA) на партию смолы сам по себе не скажет вам, как будет выглядеть отформованная деталь.
