Copolímero de polipropileno resiste dimetilformamida (DMF) a temperatura ambiente, y DMF no lo disuelve bajo ninguna condición ordinaria. Cada tabla de resistencia química converge en la misma celda: PP clasifica “resistente” a DMF a 20 °C, con absorción insignificante en una prueba de inmersión de un mes.
El veredicto está establecido. Lo que la celda de la tabla no puede decirte es por qué, y dónde la clasificación comienza a suavizarse. Ambos deciden si un tambor, revestimiento o pieza humedecida de PP es adecuada para tu servicio — o si estás tratando un resultado de inmersión sin esfuerzo a temperatura ambiente como una garantía para un servicio caliente y con carga.
¿Ataca DMF al PP Copolímero a Temperatura Ambiente?
El PP copolímero tiene una clasificación de resistencia máxima a DMF a 20 °C — “sin efecto a efecto leve” en una tabla de dos niveles, grado A en el sistema de cuatro niveles utilizado para datos de inmersión de fabricantes de resina. La ganancia de peso en una muestra sin esfuerzo se mantiene por debajo del 0.2% durante seis meses a temperatura ambiente.
Eso coloca a DMF entre los solventes orgánicos más seguros para PP, no un caso límite. DMSO también clasifica como resistente a 20 °C, mientras que el acetonitrilo cae a resistencia limitada.
La clasificación de la tabla proviene de la inmersión estilo ASTM D543: una pequeña probeta en forma de pesa sumergida durante un mes, sin esfuerzo. ISO 175 describe el método equivalente.
Léelo por lo que es. Te dice que una probeta de PP relajada a temperatura ambiente apenas absorbe DMF. No certifica una pieza con carga y a temperatura elevada — una pregunta diferente, respondida más abajo.
Por Qué una Poliolefina No Polar Resiste un Solvente Aprótico Polar

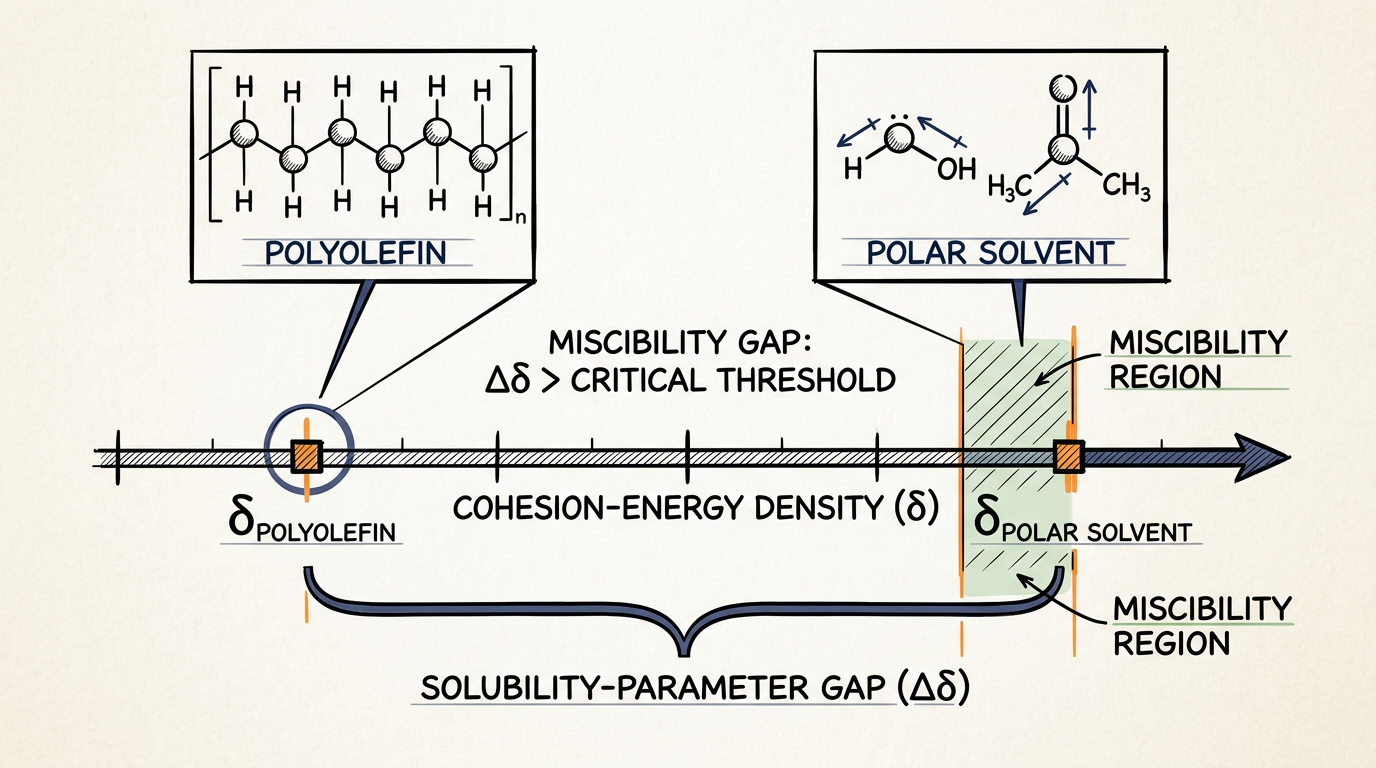

El PP resiste DMF porque los dos están aproximadamente a 8 MPa^0.5 de distancia en la escala de parámetros de solubilidad, muy fuera de la ventana donde un solvente puede hinchar un polímero. El parámetro de Hildebrand del PP es de aproximadamente 16.5 MPa^0.5; el del DMF es de 24.8.
Lo similar disuelve a lo similar — y estos dos no son similares. La miscibilidad generalmente necesita que los parámetros estén dentro de aproximadamente 3–4 unidades entre sí, y una brecha de 8 unidades es un gran error.
El desglose de Hansen lo afina. La cohesión del DMF se divide en dispersiva 17.4, polar 13.7 y enlace de hidrógeno 11.3 MPa^0.5 — la mayor parte de su agarre proviene de la polaridad y el enlace de hidrógeno. Esas son exactamente las interacciones que una cadena de poliolefina no puede ofrecer, porque su cohesión es casi completamente dispersiva.
Los fabricantes de resina establecen la regla claramente: la absorción por polipropileno aumenta a medida que la temperatura sube y disminuye a medida que la polaridad del medio aumenta. Invierte eso y explica la tabla — cuanto mayor es la polaridad de un solvente, menos PP lo absorbe. Un solvente aprótico de alta polaridad como DMF está cerca del peor caso para mojar una poliolefina.
Una segunda barrera se encuentra detrás de las matemáticas de parámetros. El PP es semicristalino, y la fracción cristalina es efectivamente impermeable — el solvente solo puede alcanzar las regiones amorfas entre cristalitas. Nada solvata esas cristalitas en frío de todos modos, lo que lleva a la idea errónea que vale la pena corregir a continuación.
¿Disolverá DMF una Pieza de PP?
No — y el hecho más útil es que nada disuelve polipropileno a temperatura ambiente. El PP no tiene ningún solvente frío práctico en absoluto. Entra en solución solo en aromáticos no polares calientes o solventes clorados — p-xileno, tetralina, decalina o 1,2,4-triclorobenceno calentados a aproximadamente 130–165 °C.
DMF no está en esa lista a ninguna temperatura. Un solvente aprótico polar no tiene camino para disolver una poliolefina cristalina unida por dispersión.
Así que una pieza de PP disolviéndose en DMF es el modo de falla incorrecto a observar. La disolución está fuera de la mesa. El riesgo real a temperatura elevada es la absorción — la pieza absorbe un poco de solvente, se hincha y se ablanda — no una pieza que se vuelve líquida.
Un informe de campo hace la distinción concreta. Un investigador almacenó una mezcla de DMF más polímero disuelto en un vial de plástico barato y no especificado, y en un día el vial goteó y la base se deformó. Eso no es un veredicto sobre PP especificado: “plástico” es una palabra demasiado gruesa, y un polímero disuelto cambia el sistema de solvente.
¿Cómo Cambian la Temperatura y el Tipo de Copolímero la Resistencia a DMF?
Dos variables mueven el veredicto ambiente — la temperatura de servicio y el subtipo de copolímero — y las tablas no enumeran ninguna para DMF. La absorción aumenta con la temperatura, por lo que la celda de grado A a 20 °C se desplaza hacia la banda recomendada por la prueba a medida que el medio sube hacia 60–90 °C. A 60 °C, la ganancia de peso sin esfuerzo aún se mantiene por debajo de aproximadamente 0.5% durante seis meses.
Empuja la temperatura lo suficientemente alta y el límite que alcanzas primero no es el ataque del solvente. Es la degradación oxidativa y la extracción de antioxidantes — el polímero envejece antes de que DMF lo disuelva.

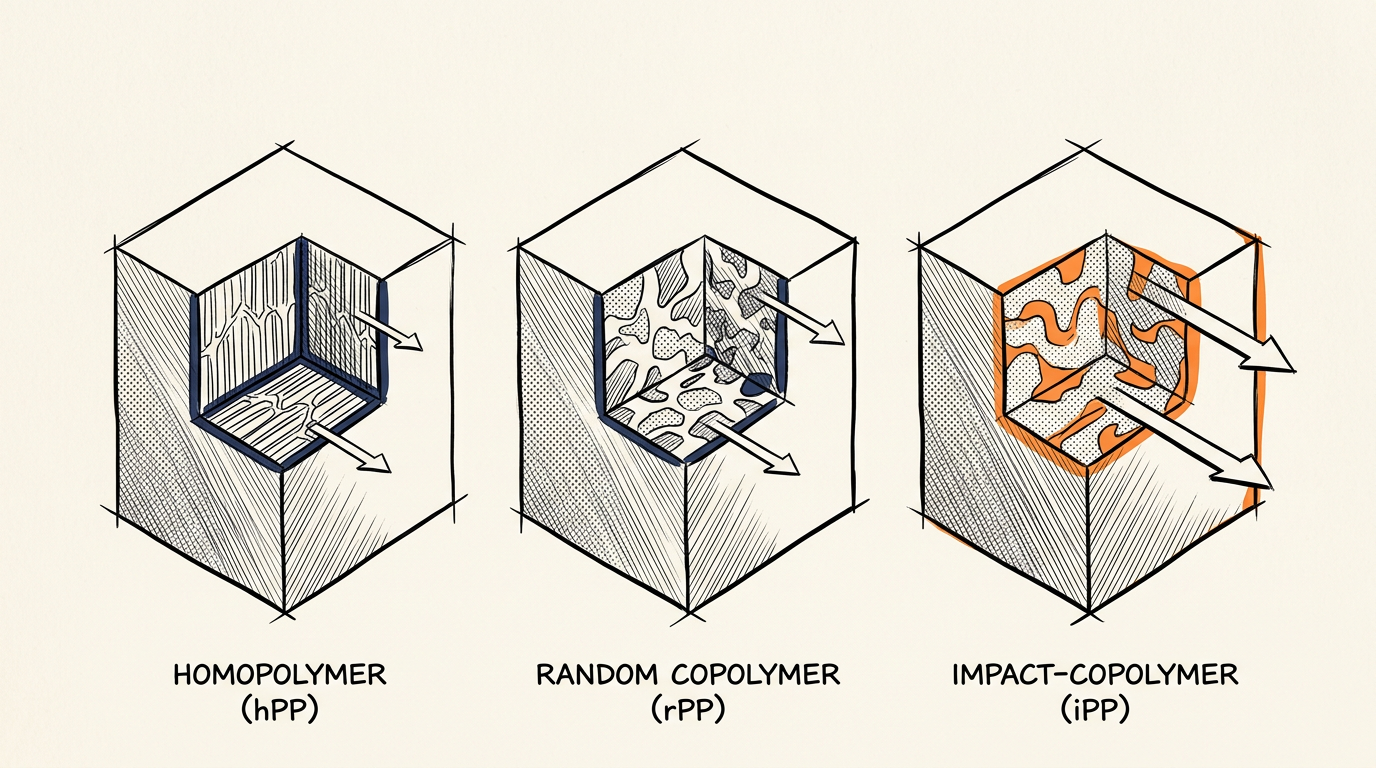

El subtipo cambia el hinchamiento, nunca el veredicto de disolución. La división entre copolímero aleatorio y de impacto decide cuánto: los copolímeros de polipropileno se hinchan más que los homopolímeros porque absorben más.
- El copolímero de impacto (bloque) lleva una fase de caucho EPR amorfa que absorbe la mayor cantidad de solvente y se hincha más.
- Copolímero aleatorio tiene menor cristalinidad que el homopolímero pero absorbe menos que el grado de impacto — Dushanzi T4401 es una referencia típica de copolímero aleatorio.
- Homopolímero es la barrera de permeación más ajustada de los tres.
Todos los tres resisten DMF. El que hay que calificar para estabilidad dimensional es una pieza de copolímero de impacto funcionando caliente, donde la prima de hinchamiento se muestra en una dimensión cargada.
El PP también tiene excelente resistencia al agrietamiento por tensión ambiental. El agrietamiento por orgánicos polares y detergentes que plaga al polietileno no se ve en PP. Los entornos que sí lo agrietan son oxidantes fuertes — ácido sulfúrico al 98%, mezclas crómico/sulfúrico, ácido clorhídrico/cloro concentrados — no DMF.
¿Es el PP Copolímero Adecuado para Almacenamiento y Manejo de DMF?
El PP copolímero es adecuado para contención y contacto con DMF a temperatura ambiente — tambores, revestimientos, tuberías, material de laboratorio y piezas humedecidas están todos dentro del envolvente de resistencia.
La confirmación independiente proviene del lado del solvente. Las hojas de datos técnicos de DMF nombran al polipropileno de alta densidad, junto con PTFE y polietileno, como un material de sello preferido, con acero inoxidable o aluminio para los tanques. El fabricante del solvente y el fabricante de la resina coinciden desde direcciones opuestas.
A few handling points decide the install. DMF has practically no corrosive effect on ordinary metals except copper and its alloys, so a PP-lined or PP-gasketed steel vessel is a clean pairing. DMF is also hygroscopic — storing it under nitrogen protects the solvent, not the PP.
5. Bastone supplies both sides of this pairing, copolymer PP resin and DMF (CAS 68-12-2), so one specifier can spec the container and the contents against the same data.
6. Hold the line on two conditions: keep service near ambient, and watch contact duration on any loaded part. For hot or stressed DMF service, verify against the supplier’s temperature-specific data rather than the ambient chart cell — especially if the part is impact copolymer.
7. What the Chart Cell Leaves Out
8. Treat the “PP: resistant to DMF” chart entry as an ambient, unstressed-immersion result, not a service rating. At room temperature it is correct and well-supported — PP sits too far from DMF on the solubility scale for the solvent to gain any purchase, and dissolution is physically off the table.
9. The two parameters the cell omits set the margin: service temperature, which raises absorption as it climbs, and subtype, where an impact-copolymer part swells more than random copolymer or homopolymer. Neither changes the yes; both change the margin.
10. The part that needs a second look is the loaded impact-copolymer fitting running warm — where a top chart rating and dimensional stability stop being the same claim.
11. Copolymer polypropylene subtype swelling differences under DMF exposure.
Bastone supplies both sides of this pairing, copolymer PP resin and DMF (CAS 68-12-2), so one specifier can spec the container and the contents against the same data.
2. Hold the line on two conditions: keep service near ambient, and watch contact duration on any loaded part. For hot or stressed DMF service, verify against the supplier’s temperature-specific data rather than the ambient chart cell — especially if the part is impact copolymer.
3. What the Chart Cell Leaves Out
4. Treat the “PP: resistant to DMF” chart entry as an ambient, unstressed-immersion result, not a service rating. At room temperature it is correct and well-supported — PP sits too far from DMF on the solubility scale for the solvent to gain any purchase, and dissolution is physically off the table.
5. The two parameters the cell omits set the margin: service temperature, which raises absorption as it climbs, and subtype, where an impact-copolymer part swells more than random copolymer or homopolymer. Neither changes the yes; both change the margin.
6. The part that needs a second look is the loaded impact-copolymer fitting running warm — where a top chart rating and dimensional stability stop being the same claim.
7. Copolymer polypropylene subtype swelling differences under DMF exposure.
Mantenga la línea bajo dos condiciones: mantenga el servicio cerca de la temperatura ambiente y vigile la duración del contacto en cualquier pieza cargada. Para servicio DMF caliente o estresado, verifique con los datos específicos de temperatura del proveedor en lugar de la celda del gráfico ambiental, especialmente si la pieza es copolímero de impacto.
2. Lo que la Celda del Gráfico Omite
3. Trate la entrada del gráfico "PP: resistente a DMF" como un resultado de inmersión sin estrés a temperatura ambiente, no como una clasificación de servicio. A temperatura ambiente es correcta y está bien respaldada: el PP está demasiado lejos del DMF en la escala de solubilidad para que el solvente gane algún punto de apoyo, y la disolución está físicamente descartada.
4. Los dos parámetros que la celda omite establecen el margen: la temperatura de servicio, que aumenta la absorción a medida que sube, y el subtipo, donde una pieza de copolímero de impacto se hincha más que el copolímero aleatorio o el homopolímero. Ninguno cambia el sí; ambos cambian el margen.
5. La pieza que necesita una segunda revisión es el accesorio de copolímero de impacto cargado que funciona caliente, donde una calificación superior del gráfico y la estabilidad dimensional dejan de ser la misma afirmación.
6. Diferencias de hinchamiento del subtipo de polipropileno copolímero bajo exposición a DMF.
What the Chart Cell Leaves Out
Treat the “PP: resistant to DMF” chart entry as an ambient, unstressed-immersion result, not a service rating. At room temperature it is correct and well-supported — PP sits too far from DMF on the solubility scale for the solvent to gain any purchase, and dissolution is physically off the table.
The two parameters the cell omits set the margin: service temperature, which raises absorption as it climbs, and subtype, where an impact-copolymer part swells more than random copolymer or homopolymer. Neither changes the yes; both change the margin.
The part that needs a second look is the loaded impact-copolymer fitting running warm — where a top chart rating and dimensional stability stop being the same claim.
