Dos cotizaciones de copolímero de impacto están sobre el escritorio. Una reporta Izod con muesca a 115,1 J/m, la otra un mínimo Charpy de 40 kJ/m². Dividir una energía entre una longitud y dividirla entre un área no produce la misma cantidad, por lo que ninguna aritmética convierte una cifra en la otra.
El grado aún debe llenar una trayectoria de flujo larga, mantener su forma bajo su propio peso después de la eyección y soportar cualquier temperatura que la pieza ensamblada vea en servicio. El índice de fluidez, el equilibrio rigidez-impacto y el método de ensayo detrás del valor de impacto son las propiedades de la hoja de datos que deciden el grado, leídas en ese orden.
¿Qué índice de fluidez necesita un copolímero de impacto para secciones gruesas?
Un copolímero de impacto La relación longitud de flujo-espesor de pared de una pieza establece la banda de fluidez que la resina debe proporcionar. El polipropileno sin relleno alcanza aproximadamente 250:1 como guía de planificación. Una fascia grande con un espesor de pared de 3 mm alimentada desde un solo punto de inyección puede exigir más flujo que una pieza más pequeña con la mitad de ese espesor.
El MFR se mide según ISO 1133 o ASTM D1238 en una condición indicada (230 °C y 2,16 kg para polipropileno). Una carga de ensayo diferente sobre la misma resina da un número diferente.
PetroChina Dushanzi PP K9928H se sitúa en MFR 28,8 g/10 min y está posicionado para espesores de pared superiores a 3 mm (barril 160-240 °C, fundido 190-220 °C). PetroChina Lanzhou PP EP531N tiene 20-25 g/10 min y se dirige a fascias de parachoques, sustratos de molduras de puertas y soportes de panel de instrumentos. Los grados de envasado de pared delgada elevan el MFR por encima de 50 g/10 min, un entorno de diseño diferente.
Comprar más fluidez generalmente cuesta rendimiento de impacto. En la gama de ICP de ExxonMobil de 2017 para Asia Pacífico, el Izod con muesca a 23 °C cayó de sin rotura a MFR 4 g/10 min a 72 J/m a MFR 30. Un grado nucleado a MFR 50 rompió la pendiente a 94 J/m, razón por la cual el diseño del grado, no solo el MFR, determina el impacto.
El mecanismo es el peso molecular: el visbreaking acorta las cadenas que transportan la energía de impacto. Un copolímero de impacto que mantiene la tenacidad a alto flujo es un logro de formulación, no un ajuste de dial.
Cómo se compensan la rigidez y la tenacidad del copolímero de impacto
El módulo de flexión (ISO 178) y el impacto con muesca se sitúan en extremos opuestos de una palanca de diseño dentro del grado, no en una escalera de calidad fija. Dos grados de ExxonMobil al mismo MFR de 30 g/10 min en la gama de 2017 lo ilustran: uno muestra 993 MPa de módulo de flexión con Izod sin rotura, el otro 1.310 MPa con 72 J/m.
Esa palanca es lo que hace que la brecha entre K9928H a 1,32 GPa de módulo de flexión y 23,6 MPa de límite elástico en tracción, frente a PP EP531N un mínimo de 800 MPa, sea significativa en lugar de una clasificación de calidad. Las cifras de K9928H son valores típicos medidos. Las de EP531N son mínimos garantizados bajo su estándar interno de productor Q/SY LS0305-2017.
ExxonMobil declara la convención en la cara de su propia gama de grados: “Los valores dados son típicos y no deben interpretarse como especificaciones”. Clasificar un valor típico frente a un mínimo compara una medición con una promesa.
Por qué dos cifras de impacto de polipropileno pueden no ser comparables
ASTM D256 e ISO 179 dividen la energía de impacto absorbida por diferentes dimensiones de probeta y reportan diferentes cantidades físicas. Una cifra de Izod en J/m y una cifra de Charpy en kJ/m² no pueden clasificarse entre sí.
Las dos escalas

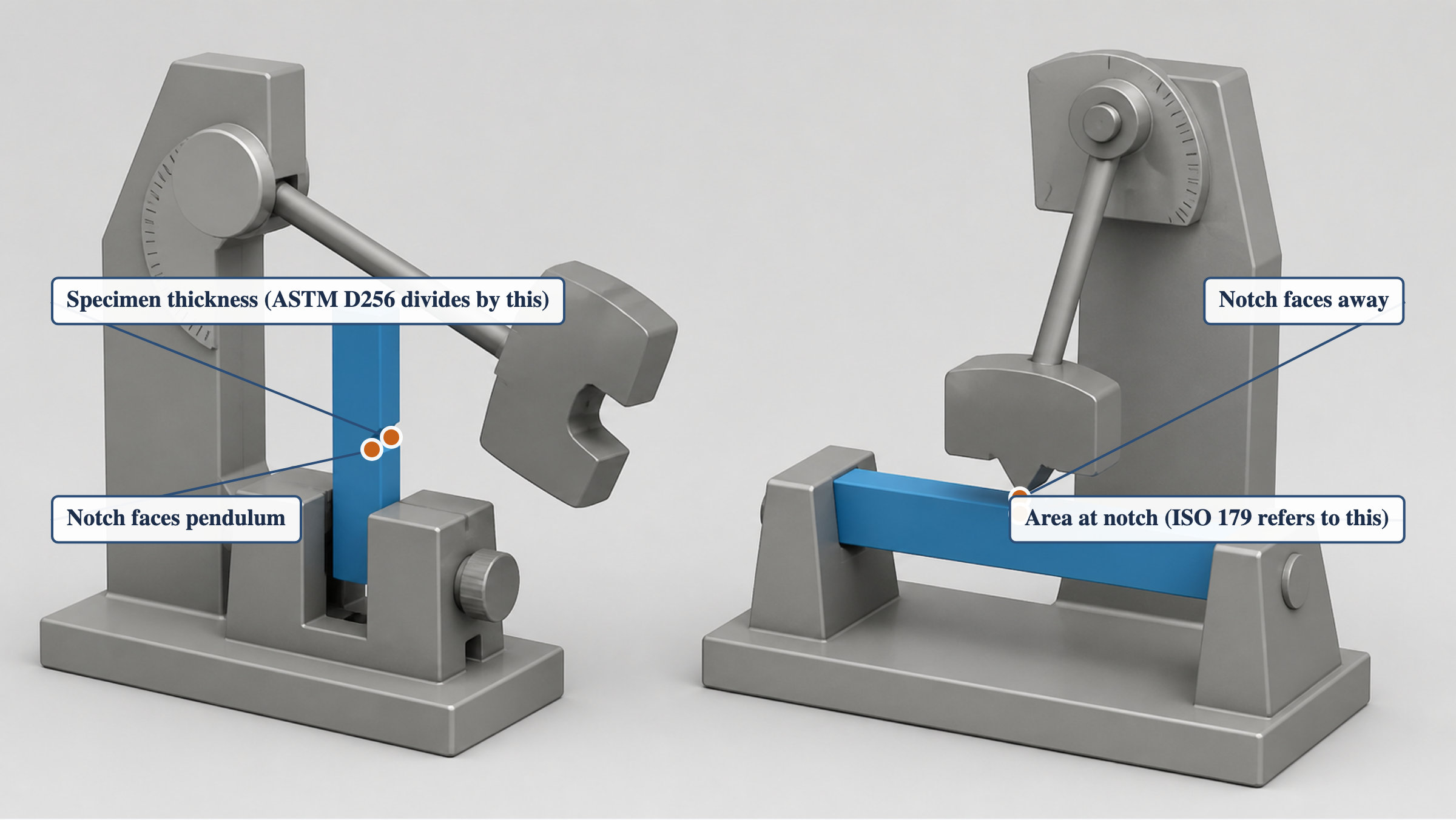

ASTM D256 divide la energía absorbida por el espesor de la probeta y reporta J/m en una barra de 64 x 12,7 x 3,2 mm. ISO 179 refiere la energía absorbida al área de la sección transversal en la muesca y reporta kJ/m². Los dos números no están simplemente en unidades diferentes; miden cosas diferentes.
ISO 179-1:2023 establece en su cláusula de principios que los resultados de probetas de diferentes dimensiones o muescas no son comparables y que el método no está destinado como fuente de datos para cálculos de diseño. ISO 10350-1:2017 existe porque los datos de hojas de datos de diferentes fuentes no son necesariamente comparables incluso cuando se usó el mismo ensayo estándar.
K9928H publica Izod con muesca a 115,1 J/m (23 °C) y 63,5 J/m (-20 °C), medido bajo el estándar interno de PetroChina Q/SY DS 0517. EP531N publica un mínimo de impacto Charpy de 40 kJ/m² a 23 °C bajo Q/SY LS0305-2017. Las dos cifras se sitúan en escalas diferentes, frente a geometrías de probeta diferentes, y son tipos diferentes de promesa.
La puerta de subcero
Solo K9928H publica una temperatura por debajo de la ambiente en su columna de impacto. Las especificaciones automotrices típicamente exigen un Charpy con muesca a -30 °C según ISO 179/1eA, una designación que codifica el tipo de probeta, la dirección del golpe y la forma de la muesca. Los productores sí publican impacto a subcero, pero a menudo en una escala diferente, como impacto de dardo de caída Gardner en julios.
Si una hoja de datos guarda silencio por debajo de la temperatura ambiente, el comprador debe solicitar el ensayo a la temperatura y geometría que la pieza realmente ve. Una cifra a 23 °C por sí sola no predice dónde se sitúa la transición frágil-dúctil.
Qué añade una pieza automotriz más allá de la mecánica
El olor de cabina y las emisiones de COV son requisitos especificados en los grados de polipropileno copolímero de impacto , no extras opcionales. EP531N se comercializa como un grado de bajo olor precisamente por esta razón.
Las cifras de color y limpieza deciden si una pieza puede moldearse en un color claro sin postprocesado. K9928H publica un índice de amarillo de -3,6 y cenizas de 0,0278%, ambos ajustando la ventana de pigmentos permitida.
EP531N especifica el tamaño de pellet en 2-5 mm con un recuento de defectos de 10 piezas/kg o menos según SH/T 1541-2006. En una inyección grande, un solo pellet degradado marca la superficie.
Qué debe mostrar la TDS de un copolímero de impacto antes de realizar un pedido
La TDS debe nombrar al productor, la planta, el método de ensayo y la condición detrás de cada cifra, y si cada número es un valor típico o un límite de especificación. Un código de grado por sí solo no fija el material.
K9928H es producido por PetroChina en la planta de Dushanzi en una línea de lecho agitado horizontal en fase gaseosa Innovene. EP531N se produce en la planta de Lanzhou en una línea Spheripol-II de doble bucle más una sola fase gaseosa. Misma empresa matriz, diferentes procesos, diferentes estándares internos.
Antes de liberar un pedido de contenedor completo, exija:
- El productor Y la planta, no solo la marca
- Si cada cifra publicada es un valor típico o un límite de especificación
- El método de ensayo, la geometría de la probeta, el tipo de entalla y la temperatura de ensayo detrás de cada número de impacto
- La norma interna del productor a la que el proveedor está contractualmente obligado (Q/SY DS112-2017 para K9928H, Q/SY LS0305-2017 para EP531N)
El COA le da cuatro números; la hoja de especificaciones le da la ventana; la aplicación le dice qué esquina de la ventana realmente necesita.
Dónde fallan las comparaciones de fichas técnicas
El error común es leer dos cifras de impacto como si estuvieran en la misma escala. Un comprador que compara 115,1 J/m contra 40 kJ/m² está comparando una medición con una garantía, en dos geometrías de probeta, bajo dos normas de productor, y a una sola temperatura.
El grado que muestra el número más grande puede ser el material más débil a la temperatura que la pieza realmente debe soportar.
Comience con el índice de fluidez y el espesor de pared. Confirme el equilibrio rigidez-impacto contra el deber estructural de la pieza. Luego lea el método de ensayo y la temperatura detrás de cada número de impacto antes de clasificar cualquier cosa.
Un número sin su condición y método de ensayo no es una especificación.
