La ficha técnica actual de BASF para PA66 con fibra de vidrio 25% imprime dos números para cada propiedad mecánica: una columna de moldeo en seco y una columna acondicionada. El módulo de tracción lee 8600 MPa en seco y 6500 MPa una vez que la pieza se equilibra con la humedad ambiental. Los números de resistencia que le dan a la nylon la especificación son los números en seco, y casi ninguna pieza funciona en seco.
La división convencional es clara: el nailon es el plástico de ingeniería de alto rendimiento, el polipropileno (PP) es el commodity. Esa división se mantiene — hasta que la pieza de nailon se encuentra en una planta húmeda, absorbe agua y pierde rigidez mientras aumenta de tamaño.
Lea la ficha técnica de la nylon en el estado de acondicionamiento correcto, y la decisión PP-vs-nylon depende menos de la resistencia principal que de si la pieza puede tolerar esa deriva. Para cualquier cosa expuesta a humedad, agua o químicos, el comportamiento plano e inerte del PP puede ser la elección correcta a pesar de la especificación superior más baja.
Cómo se ve la resistencia de la nylon después de absorber agua
El nailon acondicionado pierde entre un 15 y un 25% de su rigidez y crece en todas las dimensiones, porque el agua actúa como un plastificante dentro de la cadena de poliamida. El PA66-GF25 reforzado con vidrio baja de 8600 a 6500 MPa en módulo de tracción y de 175 a 120 MPa en tensión de rotura al acondicionarse al 50% de humedad relativa (ISO 527). El módulo de flexión cae de la misma manera, de 7600 a 6000 MPa.
El nailon sin relleno se mueve más, porque hay más fracción de polímero para que el agua ablande. El módulo de tracción cae aproximadamente un 30-50% y la resistencia a la fluencia un 20-30% entre el molde seco y el acondicionado. El valor principal en seco es del orden de un 20-40% por encima del valor que realmente tiene la pieza.

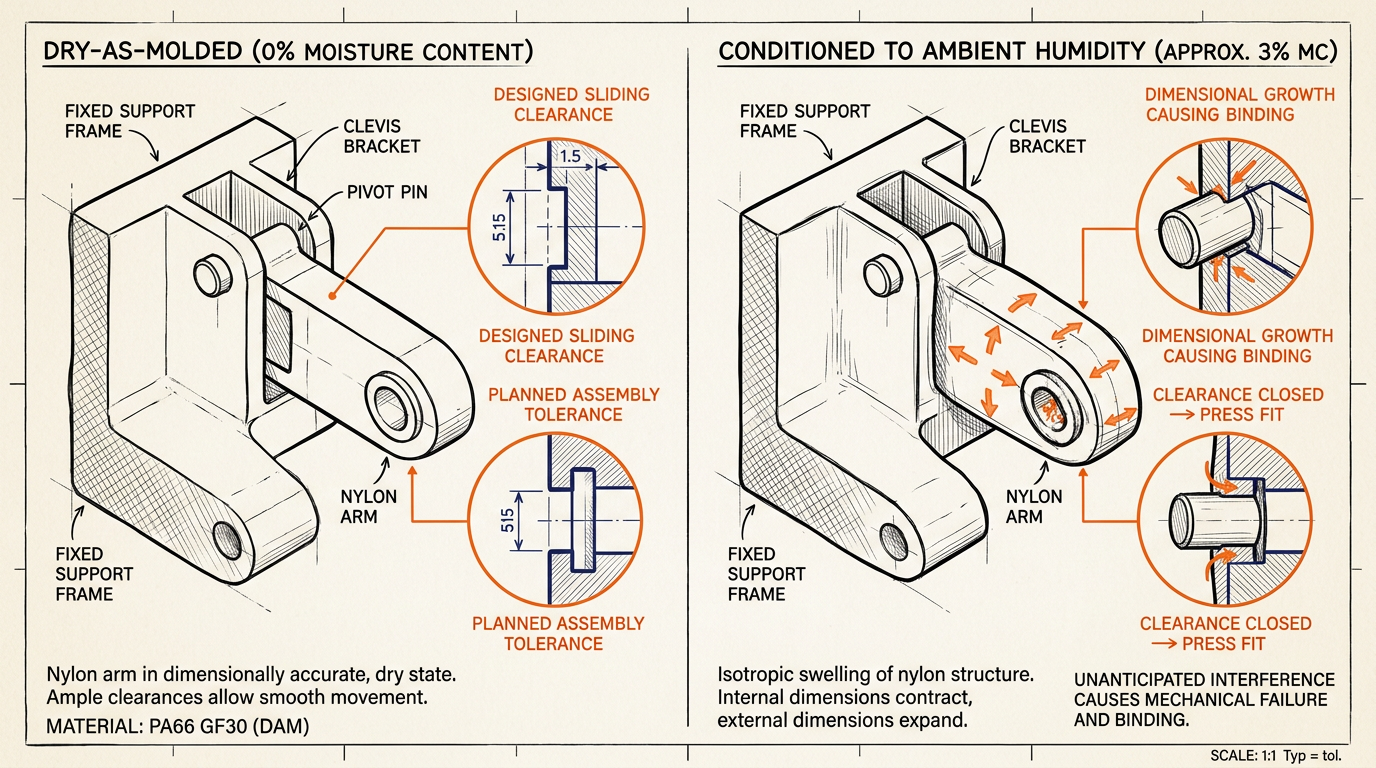

Las dimensiones también cambian. El PA6 sin relleno se hincha aproximadamente un 0.5-0.6% en equilibrio al 50% de HR, suficiente para cerrar un espacio libre diseñado o bloquear un ajuste a presión. El PP absorbe menos del 0.01% de agua y se mantiene estable.
Copolímero de acetal se sitúa entre los dos, creciendo alrededor de 0.2% en el mismo equilibrio. Es el tercer candidato habitual cuando una pieza necesita más rigidez que el PP pero menos movimiento que la nylon.
| Propiedad (método ISO) | PA66-GF25 seco | PA66-GF25 acondicionado | PP (homopolímero) |
|---|---|---|---|
| Módulo de tracción | 8600 MPa | 6500 MPa | 1300-1600 MPa |
| Tensión de rotura | 175 MPa | 120 MPa | 25-40 MPa |
| Módulo de flexión | 7600 MPa | 6000 MPa | 1100-1500 MPa |
| Crecimiento dimensional al 50% de HR | — | 5-0.6% (base sin relleno) | ~0% |
| Absorción de agua (D570) | 7-2.1% CME | — | <0.01% |
Un número corta en la otra dirección. El impacto Charpy con entalla aumenta de 8 a 10 kJ/m² a medida que el mismo grado se acondiciona, y el Izod con entalla de 9.7 a 11.5.
El agua intercambia rigidez por tenacidad — la pieza acondicionada es más tolerante a un golpe, solo menos rígida bajo carga. Tratar la humedad como una degradación pura es malinterpretar lo que está sucediendo.
Antes de especificar basándose en una hoja de especificaciones de nailon, averigüe si los números son secos o acondicionados. Un módulo de molde seco alrededor del cual dimensiona un soporte es un caso óptimo que la pieza abandona en cuestión de días.
Donde el nailon aún gana una vez que ambos lados están acondicionados
Incluso acondicionada, la PA66-GF25 mantiene un módulo de tracción de 6500 MPa — aproximadamente cuatro a cinco veces los 1300-1600 MPa del PP. La humedad reduce la ventaja estructural de la nylon; no la elimina.
Para una pieza que soporta carga, la comparación honesta es PP contra nailon reforzado con vidrio, y el nailon reforzado aún gana la lucha de rigidez con margen de sobra.
El calor es la victoria más limpia, y la humedad no lo toca. La PA66-GF25 lleva un HDT-A de 245°C y un techo de servicio de ciclo corto cerca de 240°C, frente a los aproximadamente 100°C del PP. Cualquier cosa cerca de una fuente de calor descarta al PP antes de que surja la cuestión del acondicionamiento.
PA66-GF25 modificado es el caballo de batalla para soportes bajo el capó y conectores eléctricos donde la rigidez y el HDT son importantes.
El desgaste es la tercera ventaja. La baja fricción y la resistencia a la abrasión de la nylon la convierten en la opción predeterminada para cojinetes, engranajes y casquillos sin lubricar — un servicio donde la superficie más blanda del PP cede temprano.
Ninguna de estas ventajas depende del estado de acondicionamiento. La historia de la humedad cambia cuánto margen está comprando, no qué material hace el trabajo cuando la pieza es estructural, caliente o deslizante.
Por qué el PP ignora tanto el agua como los productos químicos
El PP resiste ácidos y bases fuertes porque no tiene enlace hidrolizable en su cadena principal, y esa misma brecha explica por qué ignora el agua. El enlace amida de la nylon es el vínculo que absorbe la humedad — y es exactamente el enlace que los ácidos fuertes, las bases fuertes y los fenoles rompen por hidrólisis.
Una cadena de PA66 tiene aproximadamente un centenar de estos sitios. La sensibilidad a la humedad y la vulnerabilidad química no son dos debilidades separadas; comparten una causa raíz.
El PP no tiene enlace amida que atacar, por lo que permanece inerte donde la nylon se degrada: ácidos minerales diluidos y concentrados, soluciones cáusticas y la mayoría de la química acuosa. Para una carcasa de bomba, un accesorio de contacto químico o una pieza lavada a diario, esa inercia supera el titular mecánico de la nylon.
El PP también obtiene dos bonificaciones estructurales gratis. Es aproximadamente 20% más ligero — 0.905 g/cm³ frente a los 1.13-1.15 de la nylon (ISO 1183) — y cuesta aproximadamente la mitad por kilogramo.
Los grados PetroChina Dushanzi cubren el rango de homopolímero y copolímero aleatorio para estas piezas de contacto químico y estables a la humedad. En una pieza sensible al peso o al costo sin una demanda real de calor o estructura, esos dos hechos cierran el caso por sí solos.
Las fallas en campo lo confirman. Las piezas de nailon que ciclan entre servicio húmedo y seco se vuelven frágiles y se deforman a medida que oscilan entre estados de acondicionamiento — el problema es la oscilación, no un solo valor publicado. El PP nunca entra en ese ciclo.
Tomar la decisión correcta
Haga coincidir el servicio principal de la pieza con la resina, luego lea la ficha técnica de la nylon en el estado correcto para dimensionar el margen. Carga estructural, calor continuo y desgaste apuntan a la nylon — reforzada con vidrio cuando la pieza realmente soporta carga. Contacto químico, humedad y estabilidad dimensional, bajo peso y costo apuntan al PP.
La historia del acondicionamiento no invierte esa división; le dice cuánto de la ventaja de la nylon sobrevive una vez que la pieza sale del molde. La decisión sale mal cuando un especificador copia la rigidez de moldeo en seco en una pieza que vive a 50% HR, y luego ve cómo el espacio libre se cierra y el soporte se flexiona.
La solución no cuesta nada: pregunte si cada número de nailon es seco o acondicionado antes de que entre en el cálculo. Un nailon reforzado sigue superando al PP en rigidez y calor por un amplio margen, pero solo el PP le da un número que no se mueve.
