Un solo compuesto de tubería PE100 imprime tres índices de fluidez en una misma ficha técnica: 0,08, 0,3 y 8,5 g/10 min. Solo el número intermedio, medido a 190 °C bajo una carga de 5 kg, es el que exige la norma de aplicación.
La dispersión entre cargas es la firma observable de una distribución bimodal de peso molecular, la arquitectura detrás de toda resina de tubería PE100. Dos fichas técnicas cuyos valores de MFR se midieron a diferentes cargas no están informando la misma propiedad.
El MFI por sí solo no le dice si un grado PE100 se procesará limpiamente. También necesita datos de distribución de peso molecular, la tensión de diseño que implica el SDR de su tubería y un certificado que realmente vincule al proveedor con los números que la línea requiere.
Qué Hace que una Resina Sea PE100 en Lugar de HDPE Ordinario
PE100 designa una clase de resistencia hidrostática, no una densidad ni una clasificación de temperatura. El número significa que la resina soporta una resistencia mínima requerida de 10,0 MPa.
Lo que otorga esa clase no es una propiedad única, sino una arquitectura.
Distribución Bimodal de Peso Molecular

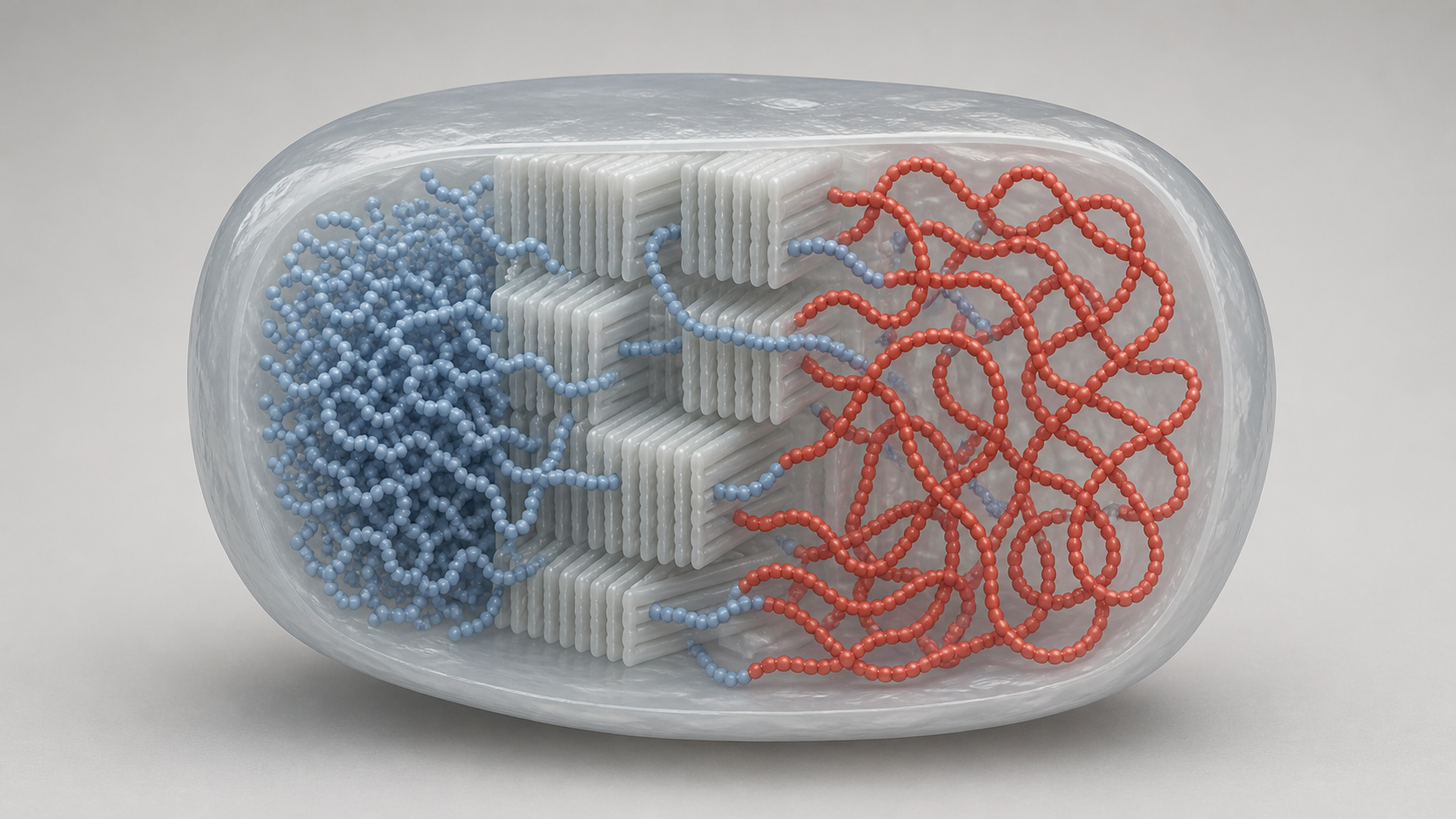

La resina de tubería PE100 se produce en un proceso en cascada o de reactor único que construye dos poblaciones de peso molecular en un solo gránulo. La fracción de bajo peso molecular y alta densidad aporta rigidez y procesabilidad. La fracción de alto peso molecular contiene el comonómero, suministrando las cadenas de unión que conectan las regiones cristalinas y resisten el crecimiento lento de grietas.
En una ficha técnica de compuesto negro PE100 bimodal, las tres filas de MFR indican 0,08 g/10 min a 2,16 kg, 0,3 a 5 kg y 8,5 a 21,6 kg, todas a 190 °C según ISO 1133. Una resina unimodal no se dispersa tanto entre cargas.
La arquitectura también gobierna lo que ocurre en la línea. Las resinas bimodales presentan mayor viscosidad a baja cizalla, lo que resiste el pandeo en extrusión de tuberías de pared gruesa por encima de aproximadamente 75 mm de espesor de pared.
Un artículo de conferencia de PPCA 2018 procesó una resina bimodal PE 4710/PE 100 hasta 610 mm DR 7,3 con un espesor mínimo de pared de 83,5 mm, con dispersión de negro de humo medida uniforme a través de la pared según ISO 18553. La advertencia del propio artículo: la resistencia de fusión de la resina por sí sola no era suficiente, y el control de enfriamiento era igualmente importante.
Bandas de MFR y Densidad
Las líneas de extrusión de tuberías limitan los compuestos PE100 a una banda de MFR de 0,2 a 1,4 g/10 min a 190 °C/5 kg según ISO 1133. La mayoría de los productores designan un valor cercano a 0,3 g/10 min para tuberías de presión.
Una cifra PE100 citada a 2,16 kg se sitúa cerca de 0,08 g/10 min, muy fuera de la banda de la norma. Dos fichas técnicas a diferentes cargas no son comparables, y ninguno de los números le dice si el grado se procesará en su línea.
La densidad base para una resina de tubería PE100 sin pigmentar, como TUB121N3000 se sitúa alrededor de 0,948 a 0,950 g/cm³. Un compuesto negro con 2 a 2,5% de negro de humo en masa indica un valor más alto, típicamente 0,959, porque el relleno es mucho más denso que el polietileno. El calificador de la ficha técnica “gránulos, pigmentados” es la pista.
Buteno vs Hexeno
Las resinas PE100 basadas en hexeno producen ramificaciones cortas más largas que generan más moléculas de unión entre las lamelas cristalinas y mejoran la resistencia al crecimiento lento de grietas. Los grados de hexeno también ofrecen mejor resistencia de fusión, lo que significa menos pandeo en líneas de extrusión de gran diámetro.
Los grados basados en buteno cuestan menos y se procesan adecuadamente en la mayoría de las líneas de diámetro estándar. Para tuberías de pared gruesa por encima de aproximadamente 630 mm de diámetro, la ventaja de resistencia de fusión del hexeno se convierte en un problema de especificación, no una preferencia.
Cómo la Tensión de Diseño y el SDR Establecen la Clase de Presión
PE100 La resina con MRS de 10,0 MPa se traduce en una tensión de diseño de 8,0 MPa después de aplicar un coeficiente de servicio C de al menos 1,25. La presión máxima de operación se deriva de MOP = 20 x MRS / [C x (SDR – 1)], donde SDR es la relación entre el diámetro exterior y el espesor de pared.
Para PE100 con C = 1,25:
| SDR | Clase de Presión |
|---|---|
| 11 | 16 bar (PN16) |
| 17 | 10 bar (PN10) |
| 26 | 6,4 bar |
En el territorio ASTM, la misma aritmética da DR 11 a 200 psi y DR 17 a 125 psi, coincidiendo con la clasificación de celda PE4710 445574C/E según ASTM D3350.
Su dibujo de tubería ya lleva el SDR. La clase de presión se deriva de ese único número y la tensión de diseño PE100, por lo que la especificación de resina para capacidad de presión se escribe sola a partir del dibujo.
Cuándo Especificar PE100-RC en Lugar de PE100 Estándar
PE100-RC se compra según el método de instalación, no como una mejora general de calidad. La designación RC (resistente al agrietamiento) lleva el mismo MRS de 10,0 MPa pero exige una resistencia al crecimiento lento de grietas mucho mayor, certificada mediante una prueba de tubería con muesca acelerada (ANPT) superior a 300 horas a 80 °C.
Instalaciones que justifican PE100-RC:
- Perforación horizontal dirigida
- Trabajo en zanja abierta sin cama de arena, reutilizando suelo excavado como relleno
- Reventamiento de tuberías
- Cualquier zanja donde las gravas impongan una carga puntual alta
Eliminar la cama de arena puede ahorrar del 20 al 50% del costo de zanja según la Asociación PE100+, que es lo que compensa la prima de precio del RC. Donde la tubería va en una zanja con cama de arena, el PE100 estándar hace el trabajo.
El documento de referencia que la mayoría del contenido aún nombra para PE100-RC, PAS 1075, está retirado. Sus requisitos ahora están dentro de las series revisadas EN 12201/ISO 4427 (agua) y EN 1555/ISO 4437 (gas), con PE100-RC como designación de material separada. Una orden de compra que cite PAS 1075 en 2026 hace referencia a un documento retirado.
El surfactante utilizado en pruebas aceleradas, Arkopal, ha cesado su producción. El óxido de lauramina (Dethyton PL) está en evaluación y aún se está definiendo un nuevo umbral de tiempo de falla.
Un certificado real hoy mostrará ANPT superior a 300 horas a 80 °C, no un resultado NPT superior a 8760 horas. Exigir la prueba más larga significa solicitar un procedimiento que nadie ejecuta de manera rutinaria.
PE100 está especificado para servicio de agua fría y enterrado. Donde la línea funciona continuamente caliente, PE-RT es el polietileno de tubería a especificar.
Qué verificar en un certificado de compuesto PE100
ISO 4427-1 asigna la condición de prueba de MFR según la clase de material. PE 63, PE 80 y PE 100 usan la Condición T (190 °C/5 kg); PE 40 usa la Condición D (190 °C/2.16 kg). Ambas se sitúan en una banda de 0.2 a 1.4 g/10 min, con una desviación máxima de 20% del valor nominal.
Esa tolerancia es lo que convierte una medición de MFR entrante en aprobado o reprobado. Si el proveedor nomina 0.3 g/10 min y el lote llega a 0.38, está fuera de la ventana de 20%.
La lista de verificación completa de la norma (confirmar contra la edición vigente):
| Propiedad | Requisito | Método |
|---|---|---|
| Densidad del compuesto | ≥ 930 kg/m³ | ISO 1183-2 |
| Contenido de negro de humo | 2 a 2.5% en masa | ISO 6964 |
| Dispersión de negro de humo | ≤ grado 3 | ISO 18553 |
| Tiempo de inducción a la oxidación | ≥ 20 min a 200 °C | ISO 11357-6 |
| MFR (PE 63/80/100) | 2 a 1.4 g/10 min a 190 °C/5 kg | ISO 1133, Cond. T |
Solo el reprocesado limpio del propio productor puede entrar en el compuesto. El material externo reprocesado y reciclable está prohibido por la misma norma.
El certificado también confirma la clasificación según ISO 12162. Acéptelo como una referencia que confirma la clase de resistencia hidrostática.
Lo que el certificado no mide: las propiedades a largo plazo, como la vida útil de 50 años y la resistencia al agrietamiento por tensión, provienen de pruebas de aprobación de tipo en el grado, no del lote entrante. La hoja de datos informa valores típicos. El certificado informa lo que se midió en ese lote específico.
Antes de liberar el contenedor, compare el certificado con la especificación que ha escrito. Verifique el contenido y la dispersión de negro de humo, el MFR en la condición indicada con su desviación, y el resultado de crecimiento lento de grietas si el grado es PE100-RC.
Dónde fallan la mayoría de las especificaciones de PE100
El error no es elegir el grado de PE100 incorrecto. Es escribir una especificación en la que los números no pueden verificarse porque faltan las condiciones de prueba.
Una tasa de flujo de fusión sin su condición de carga no es un número comparable. Una densidad sin el calificador “pellets, pigmentado” no es una densidad de polímero base. Un requisito de crecimiento lento de grietas que cita un documento retirado es una especificación que el proveedor puede cumplir de manera flexible o no cumplir en absoluto.
El COA le da cuatro números. La hoja de especificaciones le da la ventana. La aplicación le dice qué esquina de la ventana realmente necesita.
Escriba la condición junto a cada número, nombre el método de prueba y confirme la edición vigente antes de que se emita la orden de compra.
