Una hoja de datos de polipropileno generalmente incluye cuatro temperaturas: un punto de fusión cerca de 165°C, un HDT cerca de 85°C, un Vicat cerca de 100°C y una cifra de uso continuo cerca de 90°C. Para un comprador que revisa el COA, todas se leen como “el límite de calor”.”
Solo una de ellas te indica qué tan caliente puede funcionar la pieza en la línea, y leer la incorrecta es cómo una pieza se especifica para un servicio que no puede soportar. El punto de fusión es el número fácil de citar; el trabajo útil es saber cuál de esos cuatro gobierna cada decisión.
¿Cuál es el punto de fusión del polipropileno por grado?
El polipropileno se funde aproximadamente entre 160 y 170°C (320 a 338°F), y dónde se sitúa un grado dado dentro de esa banda está determinado por cómo se polimeriza. El homopolímero isotáctico se encuentra en la parte superior, alrededor de 162 a 170°C, porque su cadena regular se empaqueta en una cristalinidad del 40 al 60%. Un grado de referencia de homopolímero como T30S ancla ese extremo superior.
El copolímero aleatorio (PP-R) funciona más bajo, aproximadamente de 130 a 165°C, dependiendo de cuánto etileno esté incorporado en la cadena. El comonómero interrumpe la red cristalina, reduce la cristalinidad al 30-40% y reduce el punto de fusión con él.
PetroChina Dushanzi T4401, un grado de tubería de copolímero aleatorio, se encuentra en este extremo inferior de Tm, que es exactamente por qué su ventana de procesamiento de PP-R se desplaza hacia abajo en relación con un homopolímero. El copolímero de impacto (en bloque) se encuentra en el medio, alrededor de 150 a 165°C.
El calificador de grado tiene más peso que el rango principal. Si una especificación solo dice “PP, Tm 165°C”, confirma si es homopolímero, aleatorio o de impacto antes de tratar ese número como fijo. El grado en sí mismo mueve el punto de fusión en 20 a 30°C.
¿Qué número gobierna la resistencia al calor: punto de fusión, HDT, Vicat o temperatura de servicio?
La temperatura de servicio continuo — no el punto de fusión — establece qué tan caliente puede funcionar una pieza de PP a largo plazo, y para PP sin relleno, ese techo es aproximadamente de 80 a 100°C. Una pieza mantenida cerca de su punto de fusión de 165°C se hunde y fluye bajo su propio peso mucho antes de que algo se licúe.
Esa brecha entre fusión y servicio es el titular de dónde se sitúa el PP entre los plásticos, y el posicionamiento del PP entre los plásticos lo cubre en su totalidad; aquí el trabajo es separar los cuatro números que una hoja de datos realmente te proporciona.
Cada uno gobierna un límite diferente, medido bajo una carga diferente:
| Número térmico | Valor típico (PP sin relleno) | Condición de prueba | Lo que gobierna |
|---|---|---|---|
| Punto de fusión (Tm) | 160-170°C | Pico DSC | Base de procesamiento — donde la resina comienza a fluir |
| Deflexión por calor (HDT) | ~85°C a 1.8 MPa | ASTM D648 / ISO 75, flexión en tres puntos | Límite de servicio con carga |
| Ablandamiento Vicat (VST) | ~5-15°C por encima del HDT | ASTM D1525 / ISO 306, aguja de 10N o 50N | Ablandamiento superficial, eyección segura |
| Servicio continuo | 80-100°C | Exposición a largo plazo | Techo de uso sostenido |
El HDT bajo ASTM D648 carga una barra en flexión de tres puntos a 0.45 o 1.8 MPa y la calienta hasta que se desvía 0.25 mm. La cifra de 1.8 MPa para PP sin relleno es de aproximadamente 85°C — y ese es el número que un ingeniero de diseño debe citar para una pieza que soporta carga, no el punto de fusión.
La carga más ligera de 0.45 MPa da una lectura más alta porque hay menos tensión que superar.
El Vicat mide algo más estrecho: una aguja plana presiona 1 mm en la superficie bajo una carga puntual de 10N (Método A) o 50N (Método B). Marca dónde comienza a ablandarse la superficie, útil para establecer una temperatura de eyección segura, donde deseas que la piel esté lo suficientemente firme para desmoldar sin deformación.
Generalmente se sitúa de 5 a 15°C por encima del HDT para el mismo grado.
El compuesto cambia todo esto. El refuerzo de fibra de vidrio eleva el HDT del rango sin relleno de ~90-120°C a 130-145°C, por lo que el número de servicio que gobierna depende de la formulación, no solo del polímero base.
¿Qué temperaturas de barril y molde debe establecer un moldeador para PP?

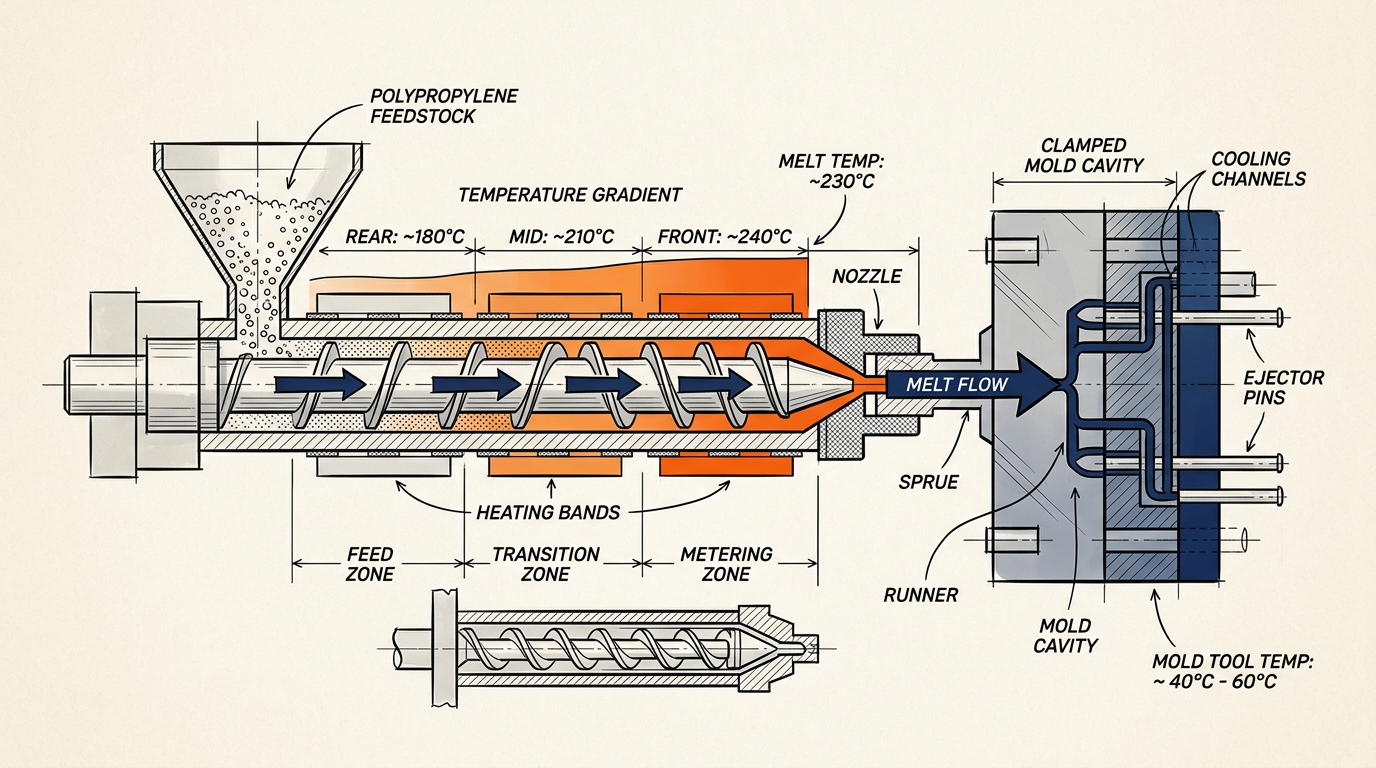

Un moldeador opera la masa fundida a 200 a 250°C (400 a 470°F) — de 30 a 90°C por encima del punto de fusión, no en él. Un punto de partida típico del productor (Formosa Formolene) coloca las zonas del barril aproximadamente a 199-227°C trasero, 199-232°C medio y 199-250°C delantero, con la masa fundida verificada en la boquilla mediante un disparo al aire.
El sobrecalentamiento no es desperdicio. Un polímero que está justo en su punto de fusión solo está parcialmente fundido y es demasiado viscoso para llenar una cavidad limpiamente — obtienes disparos cortos, líneas de soldadura débiles y tensión bloqueada. Agregar 30 a 90°C reduce la viscosidad lo suficiente para un flujo consistente.
La temperatura del molde es el extremo opuesto de la ventana: 15 a 50°C (60 a 120°F). La herramienta funciona fría para solidificar la pieza, y esa velocidad de enfriamiento también fija la cristalinidad final. Ejecuta el molde más caliente y permites que se desarrolle más estructura cristalina, lo que endurece la pieza pero ralentiza el ciclo.
El grado y el relleno desplazan la ventana de la misma manera que desplazan la Tm. Los grados puros fluyen alrededor de 190-210°C, los rellenos de talco más alto, los rellenos de vidrio cerca de 230-240°C. No transfieras los puntos de ajuste de un grado a otro sin volver a verificar — la Tm más baja de un copolímero aleatorio significa que su ventana se abre a una temperatura de barril más baja que la de un homopolímero.
Leyendo los Cuatro Números en la Práctica
Cita el punto de fusión con su grado — homopolímero cerca de 165-170°C, copolímero aleatorio más bajo — pero nunca lo uses para juzgar el calor de servicio. Para una pieza que soporta carga, el número que importa es el HDT (~85°C a 1.8 MPa para PP sin relleno); para exposición sostenida, es el techo de servicio continuo de 80-100°C; para desmoldeo, es el Vicat.
El punto de fusión solo te indica dónde comienza el procesamiento. El COA te da cuatro números; la aplicación te dice qué esquina de la ventana realmente necesitas.
La lectura errónea más costosa es tratar una Tm de 165°C como una clasificación de servicio — una pieza operada cerca de esa cifra se deforma mientras aún está sólida. Empareja el límite con la carga, no con el número más grande en la hoja.
